场效应管的作用解析

1．放大

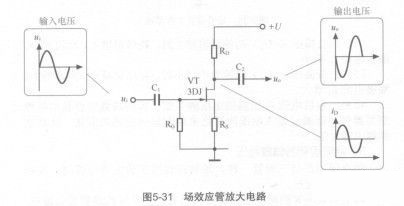

场效应管具有放大作用。图5-31、所示为场效应管放大器，输入信号“，经Cl耦合至场效应管VT的栅极，与原来的栅极负偏压相叠加，使其漏极电流i。相应变化，并在负载电阻RD上产生压降，经C2隔离直流后输出，在输出端即得到放大了的信号电压七与ui同相，与ui反相。由于场效应管放大器的输入阻抗很高，因此耦合电容的容量可以较小，不必使用电解电容器。

2．恒流

场效应管可以方便地构成恒流源，电路如图5-32所示。恒流原理是：如果通过场效应管的漏极电流拓因故增大，源极电阻R。上形成的负栅压也随之增大，迫使矗回落，反之亦然，使毛保持恒定。

3．阻抗变换

场效应管很高的输入阻抗非常适合作阻抗变换。图5-33所示为场效应管源极输出器，电路结构与晶体三极管射极跟随器类似，但由于场效应管是电压控制型器件，输入阻抗极高，因此场效应管源极输出器具有更高的输入阻抗Z和较低的输出阻抗Zo，常用于多级放大器的高阻抗输入级作阻抗变换。
