测量直流电阻的意义了解

返回列表来源:壹芯微 发布日期 2021-01-21 浏览:-

测量直流电阻的意义了解

直流电阻是用于测量感性负载的电气参数,中试控股比如变压器、互感器等,早在《电力设备试验规程》中就规定,在变压器交接、大修、小修、变更分接头位置、故障检查及预试等,中试控股必须测量变压器绕组的直流电阻,测量直流电阻是变压器很重要的试验项目,通常采用5A直流电阻测试仪进行测量。

测量直流电阻的意义

由于变压器安装完成后,其内部结构由绝缘介质密封,测量直流电阻的意义在于,检查绕组内部导线和引线的焊接质量,当焊接不良好时,可以通过三相的阻值进行判别,检查分接开关各个位置接触是否良好,检查绕组或引出线有无折断处;检查并联支路的正确性,是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况;检查层、匝间有无短路的现象。

直流电阻使用方法

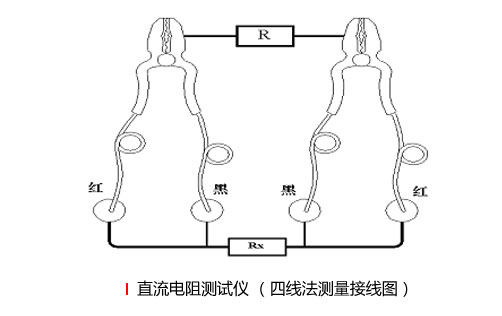

1、将被测设备,用仪器配备专用测试线连接,按下图连接,同时确保各测试夹具夹接牢固、可靠。

直流电阻

2、开启仪器电源开关,仪器显示“欢迎使用”,稍后进入“量程选择”界面,此时用“向上、向下”键移动光标,选择所需设定的测试量程,按下“确认”键仪器开始测量。

3、仪器进入测量状态中,LCD屏幕显示充电模拟条,待充电完成后LCD屏幕显示数值,即为被测设备直流电阻值,此时按下“确认”键数值将被保存并锁定。当屏幕长时间显示“超出量程”时,按“返回” 键返回上一级菜单,选择高一档测试量程重新测试,或请检查测试回路是否开路。

4、 中试控股仪器进入数据锁定界面,按“打印”键数据将被打印,数据打印完毕后仪器将自动放电,放电后返回上一级菜单。
