纯电阻电路与非纯电阻电路的区别

返回列表来源:壹芯微 发布日期 2019-12-31 浏览:-

纯电阻电路与非纯电阻电路的区别

纯电阻电路就是在通电的状态下,只发热的电路,即通电状态下电能全部转化为电路电阻的内能,不对外

做功。例如:电灯,电烙铁,熨斗,等等,他们只是发热。它们都是纯电阻电路。

非纯电阻电路像电动机,电风扇等,除了发热以外,还对外做功,所以这些是非纯电阻电路。非纯电阻电

路中电能一部分转化为电阻的内能,一部分转化为其他形式的能,如电动机,电扇等,一部分电能就要转

化为机械能。

①在纯电阻电路(如白炽灯、电炉、电饭锅、电烙铁、电热毯、电熨斗、转子被卡住的电动机等电路)中

,电功等于电热,即

纯电阻电路与非纯电阻电路

②在非纯电阻电路(含有电动机、电风扇、电冰箱、电磁炉等)中消耗的电能除转化成内能外,还有一部

分转化成机械能(如电动机),此时:

纯电阻电路与非纯电阻电路

在非纯电阻电路中,U²t/R既不能表示电功,也不能表示电热,因为欧姆定律不再成立。

(2)电功率与热功率

①在纯电阻电路中,电功率等于热功率,即

纯电阻电路与非纯电阻电路

②在非纯电阻电路中,电功率包含热功率,P=UI为电功率,10为热功率,有P>P′,P′=I²R;

特别提醒:

不要认为有电动机的电路一定是非纯电阻电路,当电动机不转动时,仍为纯电阻电路,欧姆定律仍适用,

电能全部转化为内能。只有在电动机转动时为非纯电阻电路,U》IR,欧姆定律不再适用,大部分电能转化

为机械能。

含电动机的电路部分必须利用能量守恒求解,对于电动机必须注意公式要运用的正确。纯电阻电路部分的

一些公式的变形都不能使用,所以要求正常工作功率,必须求出电动机两端电压和工作电流(P=UI);要

求电动机消耗的电热功率,必须求出电动机的工作电流和线圈电阻。

纯电阻电路和非纯电阻电路的区别

电能完全转化为内能的电路是纯电阻电路;否则就是非纯电阻电路。

一、从元器件角度识别

日常生活中的电热毯、电烙铁、白炽灯、电炉子、电饭锅、电熨斗、转子被卡住的

电动机等元器件都属于纯电阻,含这些元件的电路称纯电阻电路。电动机、电风扇、电吹风、电冰箱、电

视机、电解槽、电脑、电磁炉、蓄电池(充电)等元器件在工作时都属于非纯电阻,含这些元件的电路称

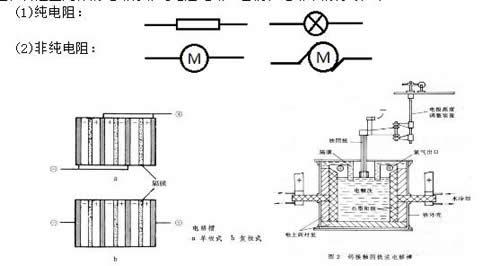

非纯电阻电路。它们在电路中的符号如下:

纯电阻电路与非纯电阻电路

二、从能量转化角度识别

(1)纯电阻电路:电能全部转化为内能

(2)非纯电阻电路:电能转化为内能和其它形式能。其中:内能应只占少部分。 对于含电动机的电路,

其它形式能为机械能;对于含电解槽的电路,其它形式能为化学能。

纯电阻电路与非纯电阻电路

三、从欧姆定律角度识别

纯电阻电路与非纯电阻电路

纯电阻电路和非纯电阻电路的公式

用于纯电阻电路和非纯电阻电路的公式分别有哪些?

不包含电阻的公式在纯电阻和非纯电阻电路中都适用。如P=UI,W=UIt。 包含电阻的公式只适用在纯电阻

电路中。如P=I2R,W=I2Rt,R=U÷I, R=UU÷P,Q=IIRt。 W=UIt ,W=Pt,P=W/t 适用于纯电阻电路和非

纯电阻电路。

纯电阻电路:U=IR W=UIt=Q=I2Rt=U2/Rt P电=P热=UI=I2R=U2/R 电能全部转化成热能。

非纯电阻电路:U<IR W=UIt Q=I2Rt P电=UI P热=I2R P电=P热+P其(电能转化成热能和其他形式的能量)
