变容二极管的介绍-符号与工作原理解析

返回列表来源:壹芯微 发布日期 2021-06-02 浏览:-

变容二极管的介绍-符号与工作原理解析

变容二极管(Varactor Diodes)又称"可变电抗二极管",是利用PN结反偏时结电容大小随外加电压而变化的特性制成的。反偏电压增大时结电容减小、反之结电容增大,变容二极管的电容量一般较小,其最大值为几十pF到几百pF,最大电容与最小电容之比约为5:1。

1.什么是变容二极管

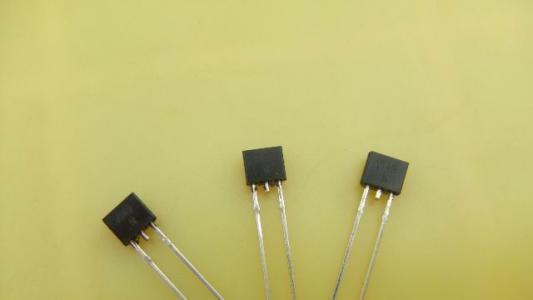

变容二极管的介绍-符号与工作原理解析

图片来源于网络

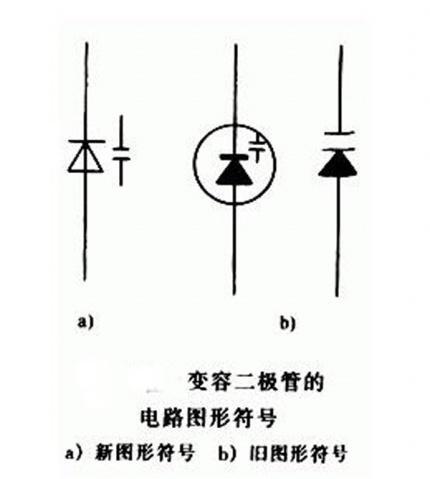

2.变容二极管符号

变容二极管的介绍-符号与工作原理解析

3.变容二极管工作原理

变容二极管工作原理是根据普通二极管内部“PN结”的结电容能随 外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。

如果在PN结上加一个反向电压V(变容二极管是反向来用的),则N型半导体内的电子被引向正极,P型半导体内的空穴被引向负极,然后形成既没有电子也没有空穴的耗尽层,该耗尽层的宽度我们设为d,随着反向电压V的变化而变化。如此一来,反向电压V增大,则耗尽层d变宽,二极管的电容量C就减少(根据C=kS/d),而反向电压减小,则耗尽层宽d变窄,二极管的电容量变大。反向电压V的改变引起耗尽层的变化,从而改变了压控变容器的结容量C。达到了目的。

变容二极管是利用PN结之间电容可变的原理制成的半导体器件,在高频调谐、通信等电路中作可变电容器使用。

变容二极管有玻璃外壳封装(玻封)、塑料封装(塑封)、金属外壳封装(金封)和无引线表面封装等多种封装形式、如图4-18所示。通常,中小功率的变容二极管采用玻封、塑封或表面封装,而功率较大的变容二极管多采用金封。常用变容二极管参数。

变容二极管的作用是利用PN结之间电容可变的原理制成的半导体器件,在高频调谐、通信等电路中作可变电容器使用。

变容二极管属于反偏压二极管,改变其PN结上的反向偏压,即可改变PN结电容量。反向偏压越高,结电容则越少,反向偏压与结电容之间的关系是非线性的。

用于自动频率控制(AFC)和调谐用的小功率二极管称变容二极管。通过施加反向电压, 使其PN结的静电容量发生变化。因此,被使用于自动频率控制、扫描振荡、调频和调谐等用途。通常,虽然是采用硅的扩散型二极管,但是也可采用合金扩散型、外延结合型、双重扩散型等特殊制作的二极管,因为这些二极管对于电压而言,其静电容量的变化率特别大。结电容随反向电压VR变化,取代可变电容,用作调谐回路、振荡电路、锁相环路,常用于电视机高频头的频道转换和调谐电路,多以硅材料制作。
