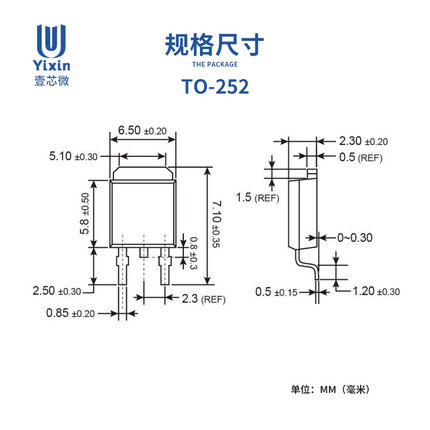

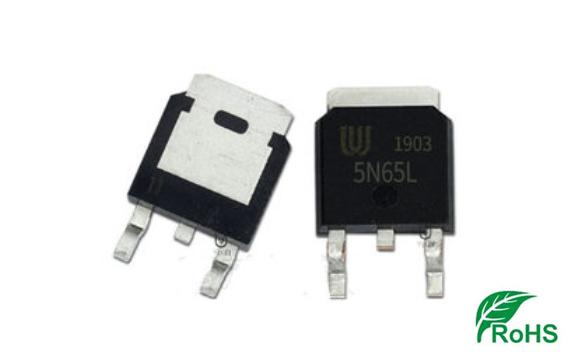

5N65G-TN3-R场效应管（5A,650V N沟道功率场效应晶体管）封装形式为：TO252

5N65G-TN3-R场效应管参数中文资料,5N65G-TN3-R场效应管封装引脚图,5N65G-TN3-R规格书

5N65G-TN3-R的概述：

5N65是一种高压功率MOSFET，旨在具有更好的特性，例如快速开关时间、低栅极电荷、低导通电阻和高坚固性雪崩特性。这种功率MOSFET通常用于电源的高速开关应用， PWM电机控制，高效直流到直流转换器和桥接电路。

The 5N65 is a high voltage power MOSFET designed to have better characteristics, such as fast switching time, low gate charge, low on-state resistance and high rugged avalanche characteristics.This power MOSFET is usually used in high speed switching applications at power supplies, PWM motor controls, high efficient DC to DC converters and bridge circuits.

5N65G-TN3-R的特性：

* RDS(ON)<2.4Ω @VGS=10V

超低栅极电荷(典型值 15 nC)  Ultra Low Gate Charge (Typical 15 nC)

低反向传输电容(CRSS=典型 6.5 pF)  Low Reverse Transfer Capacitance (CRSS=Typical 6.5 pF)

快速切换能力  Fast Switching Capability

指定雪崩能量  Avalanche Energy Specified

改进的dv/dt能力，高耐用性  Improved dv/dt Capability, High Ruggedness

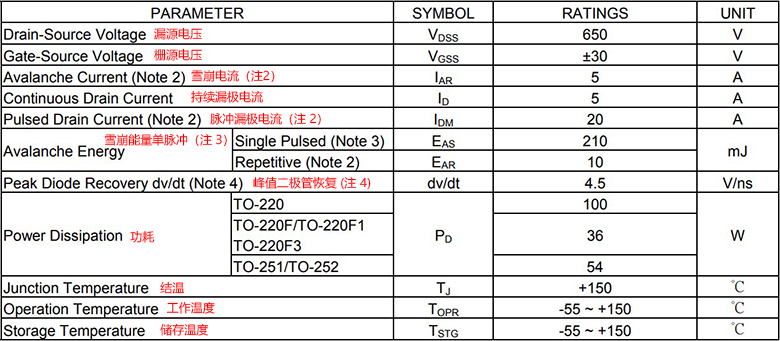

5N65G-TN3-R的绝对最大额定值（TC = 25°C，除非另有说明）：

注意： 1. 绝对最大额定值是指超出该值可能会永久损坏设备的那些值。绝对最大额定值仅是应力额定值，并不暗示功能设备操作。Absolute maximum ratings are those values beyond which the device could be permanently damaged. Absolute maximum ratings are stress ratings only and functional device operation is not implied.

2.脉宽受TJ(MAX)限制 Pulse width limited by TJ(MAX)

3.L=16.8mH，IAS=5A，VDD=50V，RG=25Ω，起始TJ=25°C

4.ISD≤5A，di/dt≤200A/μs，VDD≤BVDSS，起始TJ=25°C

5N65G-TN3-R的引脚说明：
