1N4148开关二极管封装形式的演变和性能对比

作为一种被工程师普遍认可的通用高速开关二极管，1N4148以良好的性价比在电源、通讯和工业控制电路中得到了广泛应用。为了适应自动化贴装工艺，1N4148开关二极管封装已经从DO35引线封装，发展出LL34、SOD323、SOT-23等表面贴装形式。可以说，1N4148二极管的最大亮点在于封装技术的创新。

1N4148开关二极管性能特点

1N4148属于小信号高频二极管，价格低廉，通用性极广。凭借4pF结电容和4nS反向恢复时间，1N4148足够满足多数场合的整流应用。

1N4148开关二极管的性能与封装形式没有关系

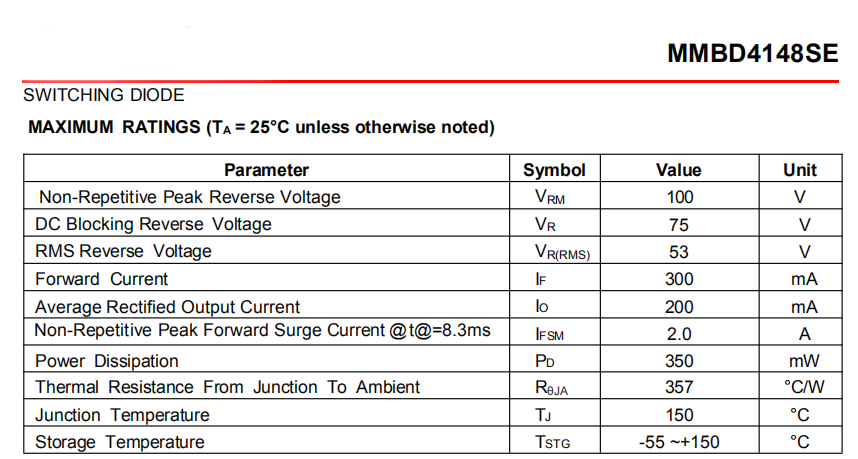

1N4148的基本性能如下：

正常正向电流：If=150mA；

最大正向电流：Imax=300mA；

最大重复峰值电流：Ifs=450mA

最大重复峰值电压：Umax=100V；

最大连续反向电压：Urrm=75V；

最大正向电压：Uf=1V

反向恢复时间：trr=4ns

最大功耗：Ptot=500mW

1N4148封装形式

最为一种传统半导体器件，工程师最关心的是1N4148封装。目前，1N4148已经大量采用与三极管封装一样的SOT-23封装形式，这为PCB布线设计提供很多便利。

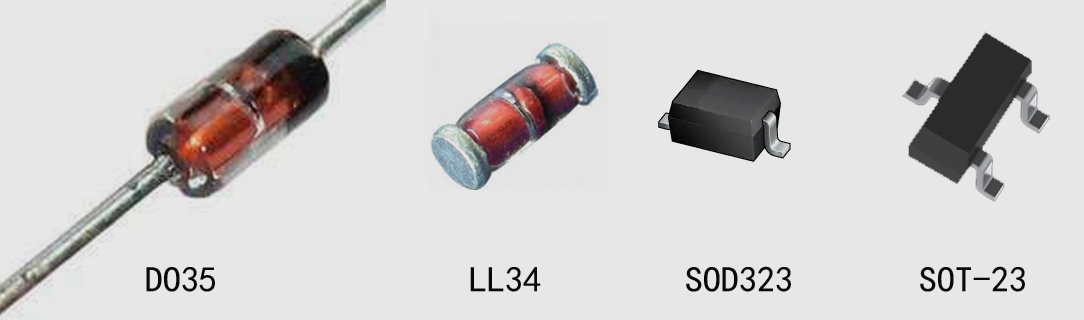

1N4148开关二极管的常见封装形式

1N4148开关二极管常见封装形式有DO35、LL34、SOD323、SOT-23：

DO35封装：轴向引线封装，两端引线长度25.40mm，基体长度4.00mm，直径2.00mm；

LL34封装：为柱状表贴玻封，柱体长度3.30mm，直径0.13mm；

SOD323封装：为2脚塑封表贴封装，脚距1.3mm，外形尺寸1.70 x 1.25 x 0.95mm；

SOT-23封装：这种封装为晶体管设计，其外形小巧，工艺性好，目前已经被二极管厂商大量采纳。

SOT-23为超薄型封装，外形尺寸不超过2.80 x 2.25 x 0.30mm，主要用于小功率回路上，可节省PCB空间。

1N4148二极管作为小信号元件，与SOT-23可以说是绝配。SOT-23封装适用性强，目前已经用于二极管、三极管和标准IC器件，仅Nexperia一家公司在2018年就发出了超过300亿颗SOT23封装器件，用于汽车、消费、计算机和工业应用。

在空间越来越受限的智能终端应用中，小型无引线封装是第一选择，一致性、可靠性和成本方面的考虑也很重要，SOT-23封装集体积小巧和焊接灵活等优势于一身，将会被更多的二极管、三极管、MOS管和标准集成电路厂家采用，SOT-23封装的用户生态也将不断扩大。
