原装DC035NG替代20N03 N沟道30V,20A 贴片TO-252  MOS管厂家直营

20N03(N沟道增强型场效应晶体管)；20N03场效应管参数；20N03场效应管封装引脚图；20N03场效应管中文资料规格书(PDF)；

电流(ID)：20A，电压(VDSS)：30V，封装形式：TO252

产品概要

* ID = 120A

* VDS=30V

* RDS(ON)=3.8m? @ VGS=10V

* 低栅极电荷（典型 54nC）

* 快速切换

* 100% 雪崩测试

* 高功率和电流处理能力

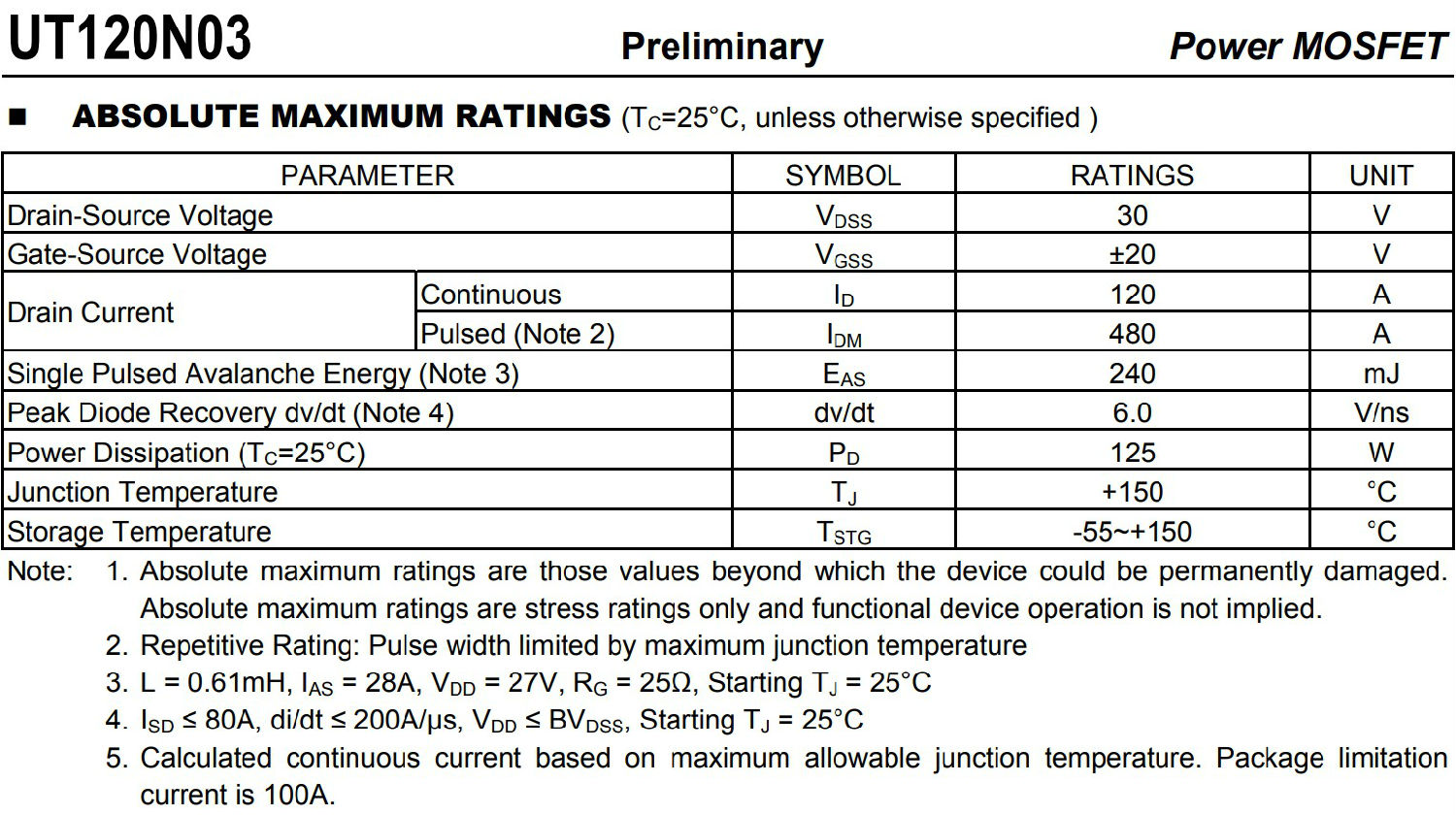

绝对最大额定值（TC=25C，除非另有说明）

漏源电压 VDSS 30V

栅源电压 VGSS ±20V

漏极电流持续 ID 120A

漏极电流脉冲（注 2）IDM 480A

单脉冲雪崩能量（注 3） EAS 240mJ

峰值二极管恢复 dv/dt（注 4）dv/dt 6.0V/ns

功耗 (TC=25°C) PD 125W

结温 TJ +150°C

储存温度 TSTG -55~+150°C

注意：

1. 绝对最大额定值是指超出该值可能会永久损坏设备的那些值。绝对最大额定值仅是应力额定值，并不暗示功能设备操作。

 2. 重复评级：脉冲宽度受最大结温限制

 3. L = 0.61mH，IAS = 28A，VDD = 27V，RG = 25Ω，起始 TJ = 25°C

 4. ISD ≤ 80A，di/dt ≤ 200A/µs，VDD ≤ BVDSS，起始 TJ = 25°C

 5. 基于最大允许结温计算的连续电流。套餐限制电流为 100A。
