〔壹芯〕SB15100L贴片二极管100V-15A,主要参数-数据手册

SB15100L.数据表(PDF):查看下载

(VF肖特基势垒整流器,反向电压-100伏,正向电流-15.0安培)

主要参数

最高反向峰值电压(VRRM)：100Vpk

最大平均整流电流(IF)：15.0Aav

最大峰值浪涌电流(IFM(Surge))：250Apk

最大反向漏电流(IR@VRRM)： 10Uads

正向压降(VF@IF)：0.75Vpk

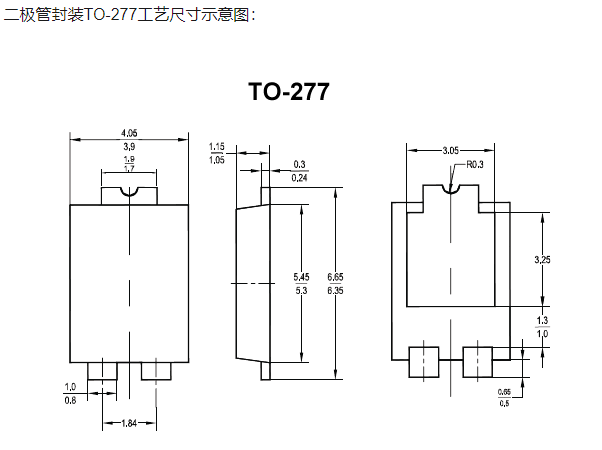

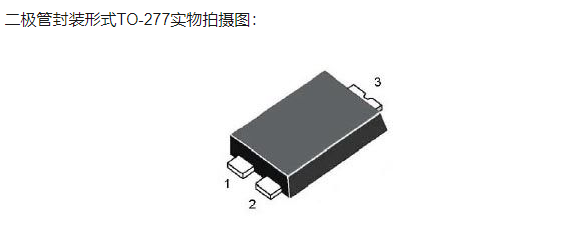

封装(PAKAGE)：TO-277

二极管极性的判别

将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。两次测量的结果中，有一次测 量出的阻值较大(为反向电阻)，一次测量出的阻值较小(为正向电阻)。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。单锗材料二极管的正向电阻值为1kΩ2．向导电性能的检测及好坏的判断通常，左右，反向电阻值为300kΩ左右。

硅材料二极管的电阻值为5kΩ左右，反向电阻值为∞(无穷大)。正向电阻越小越好，反向电阻越大越好。正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。 若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

稳压二极管的检测

1. 正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形， 负极一端为半圆面形。塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。对标志不清楚的稳压二极管，也可以用万用表判别其极性，测量的方法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。在两次测量结 果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红 表笔接的是稳压二极管的负极。 若测得稳压二极管的正、反向电阻均很小或均为无穷大，则说明该二极管已击穿或开路损坏。

2. 稳压值的测量用0~30V连续可调直流电源，对于13V以下的稳压二极管，可将稳压电源的输出电压调至15V，将电源正极串接1只1.5kΩ限流电阻2后与被测稳压二极管的负极相连接，电源负极与稳压二极管的正极相接，再用万用表测量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。若稳压二极管的稳压值高于15V，则应将稳压电源调至20V以上。
