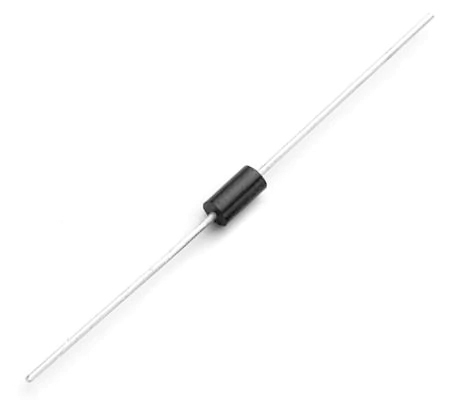

在电子电源设计中，稳压二极管常被用于对电压进行简单有效的稳压控制，而要确保它的正常工作并避免因电流过大而损坏，限流电阻的配置便成为核心要素之一。合理的电阻值不仅关系到稳压电路的性能，还影响整体电路的效率与可靠性。

一、限流电阻的基本作用解析

在稳压二极管构成的电压稳定电路中，限流电阻并非简单限制电流，它还承担着调节负载变化时电压响应速度的作用。其主要功能体现在以下几个方面：

1. 控制流经稳压二极管的电流，使其工作在安全范围，避免因过流烧毁器件。

2. 分担输入电压与稳压值之间的电压差，将多余的能量以热量形式耗散。

3. 降低输入电源的纹波影响，使输出电压更加平稳。

4. 在轻载或空载状态下提供必要的导通电流，保持稳压二极管处于工作状态。

5. 当负载短路或输入电压异常时，限制电流冲击，起到初级保护作用。

二、限流电阻计算公式详解

工程中最常用的电阻值计算公式如下：

R = (Vin - Vz) / Iz

其中，Vin 为输入电压，Vz 为稳压管的稳压电压，Iz 是通过稳压管的最小维持电流或预计工作电流。此公式是理想条件下的估算，实际中还需考虑负载电流与最大输入电压的浮动范围。

例如，当输入为12V，使用稳压值为5.1V的二极管，期望稳压电流约为20mA，则限流电阻为：

R = (12 - 5.1) / 0.02 = 345Ω

此值可选择标准值 330Ω 或 360Ω，并进一步根据应用场景调优。

三、电阻功率容量选择标准

限流电阻除了阻值要合适，其额定功率容量也不容忽视。其功耗可通过下式计算：

P = (Vin - Vz) × Iz

或使用 P = I² × R 的形式。为保证电阻在长期工作中不会因温升过高而损坏，通常建议额定功率值选择为计算值的 1.5~2 倍。例如，上述例子中功率消耗为：

P = (12 - 5.1) × 0.02 = 0.138W

可选用 0.25W 或更高等级的金属膜电阻以提升可靠性。

四、实际应用中需要注意的设计细节

1. 电阻精度：选择1%或更小容差的电阻可提高电压调节精度。

2. 温漂控制：选用低温度系数器件，可减少因环境温度变化带来的稳压波动。

3. 安装布局：限流电阻靠近稳压二极管布局，有助于响应快速稳定。

4. 散热设计：对于电流较大或输入电压偏高的应用，应考虑电阻器件的散热通道，如加装散热铜箔或使用功率电阻。

5. 噪声干扰：在高频应用场合下，应考虑使用低噪声特性的电阻，并优化PCB走线，防止引入干扰。

五、稳压电路中限流电阻的实战案例

设某项目要求为：输出电压5.1V，最大输入12V，负载电流为80mA，采用稳压二极管配合限流电阻进行电压稳定设计。目标是兼顾稳压精度、效率与成本。

计算阻值：

R = (12 - 5.1) / 0.08 = 86.25Ω，选用82Ω或91Ω标准值均可。

计算功率：

P = 0.08² × 82 = 0.524W，推荐选用1W金属膜电阻，确保运行温升在可控范围内。

此类设计可广泛应用于低功率LED恒压驱动、电池充电保护、微控制器稳压输入等场合，方案简单，调试方便。

总结

稳压二极管本身虽然结构简单，但要充分发挥其性能，限流电阻的计算与选型尤为关键。合理的阻值控制电流，合适的功率容量避免器件过热，优质的选型习惯更能保障电路的稳定性与寿命。
