RS-485总线因其抗干扰能力强、通信距离远、多节点支持等优势，成为工业自动化、楼宇控制、数据采集等系统中的首选通信标准。然而，在这些工业环境中，常常伴随着静电放电（ESD）或电气浪涌等严重的电磁干扰，因此，设计人员往往需要在RS-485总线中加入保护电路，以确保通信系统的稳定性和可靠性。然而，这些保护电路的引入可能带来额外的结电容效应，从而影响信号的传输质量。本文将详细探讨RS-485保护电路中结电容对信号质量的影响，并分析如何在实际应用中优化设计以提升信号传输质量。

一、RS-485保护电路结电容效应的影响解析

通常情况下，RS-485通信总线中会使用防护电路来抵御工业环境中可能存在的高电压浪涌和静电放电。这些防护电路一般包括气体放电管（GDT）和瞬态抑制二极管（TVS），它们能够有效地消除大部分的浪涌电流，并抑制浪涌电压的进一步传播。然而，这些元件也会引入一定的结电容，例如传统的TVS管和气体放电管通常具有2-5nF的结电容值。这些结电容在信号传输过程中，会导致总线阻抗的瞬时变化，从而引发信号反射、波形失真等现象。

举例来说，当RS-485信号传输到节点处的保护电路时，由于结电容的存在，信号在经过电路时阻抗发生了突变，这会使得一部分信号被反射，导致信号能量的损失和波形的畸变。随着总线上节点数量的增加，这种现象会愈加明显，最终可能引发通信错误，甚至造成总线瘫痪。

此外，当多个节点同时采用相同的保护电路时，这些结电容会在总线上累加，导致整体总线的电容负载过大，从而影响信号的传输速度和波形完整性。这种情况下，信号的上升时间和下降时间都会延长，信号边沿变得更加平滑，进而影响信号质量和通信可靠性。

二、如何降低RS-485保护电路的结电容影响

为了减小RS-485保护电路中结电容效应对信号质量的影响，可以采取以下几种优化策略：

1. 选用低结电容保护器件

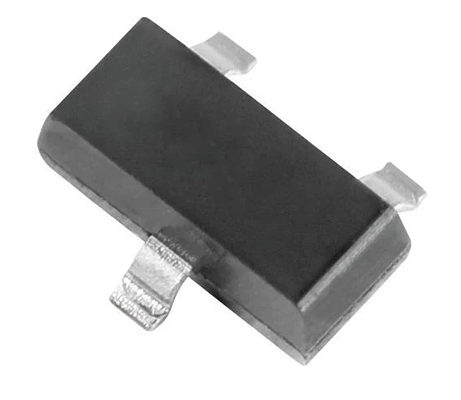

在设计RS-485保护电路时，可以优先选用低结电容的TVS管或将TVS管与普通二极管串联，降低总线上的电容负载。例如，通过选择具有更低结电容的TVS器件，可以有效减少总线上由于保护电路引起的电容负担，从而降低信号反射和波形失真现象的发生。

2. 优化保护电路的设计结构

在电路设计时，应尽量将结电容较大的器件远离信号传输路径，以减少其对信号的直接干扰。同时，通过在电路中加入共模电感等滤波器件，可以有效过滤因结电容效应引起的信号失真。此外，可以采用分布式保护电路设计，将各个防护器件分布在不同节点中，从而均匀分担电容负载，减小对单个节点的干扰。

3. 提升驱动器件的驱动能力

选用驱动能力更强的RS-485收发器件是另一种解决方案。这类驱动器件通常能够在较高电容负载下依然保持良好的信号完整性，确保信号在经过保护电路后依旧能够保持较高的传输质量。例如，可以选用能够支持更高输出电流的RS-485驱动器件，以抵御因结电容效应导致的信号衰减和失真。

4. 减少节点间距和优化总线拓扑结构

RS-485总线的布局和节点间距对信号质量的影响也非常重要。通过减少节点间的距离，可以有效减小结电容对信号的影响。同时，应尽量避免过长的总线长度和复杂的拓扑结构，如避免总线分支过多，这样可以有效降低信号反射现象的发生，提高整体系统的通信质量。

三、实际应用案例分析

在实际应用中，可以采用上述策略进行结电容效应的抑制。例如，某工业通信系统中有多个RS-485节点，每个节点使用了标准的气体放电管和TVS管保护电路，结电容值约为2.5nF。当所有节点同时使用该保护电路进行组网时，总线电容量迅速增加，导致信号传输时的反射现象严重，通信波形发生显著变形。针对该问题，设计人员通过以下几种方式进行优化：

- 首先，选用低结电容的TVS管，将每个节点的结电容降至20pF，从而有效减小了总线电容。

- 其次，在总线中增加了共模电感，抑制了信号传输时因电容负载引起的失真。

- 最后，采用更高驱动能力的RS-485收发器件，并调整了节点间的距离，使得信号的上升时间和下降时间基本恢复至理想状态。

经过上述优化后，信号波形明显改善，通信系统在多节点条件下依然保持了稳定的传输性能，解决了原先因结电容效应导致的信号反射和通信错误问题。

四、结论与展望

RS-485总线作为工业通信中的重要传输标准，其可靠性与信号质量直接影响着系统的整体性能。防护电路虽然能够提升系统的抗干扰能力，但由于其固有的结电容效应，往往会引起信号反射、波形失真等问题。因此，在设计RS-485保护电路时，应优先考虑使用低结电容器件、优化电路设计结构，并提升驱动器件的性能，从而有效降低结电容对信号质量的影响。

未来，随着工业自动化和通信技术的不断发展，RS-485防护电路的设计将更加注重平衡保护能力与信号质量之间的关系。通过持续优化设计策略和器件选型，我们有望进一步提升RS-485通信系统的可靠性与传输性能，为工业通信应用提供更加稳定、可靠的技术支持。
