在现代电子设备中，瞬态电压抑制二极管（TVS）被广泛用作电路过压保护的重要保护元件。5V TVS二极管特别适用于需要稳定工作的低压电路，例如家用电器、通信设备和嵌入式系统。正确选择合适的5V TVS二极管型号对于确保电路的安全性和可靠性非常重要。那么，如何根据您的应用需求选择合适的5V TVS二极管呢？本文详细介绍了相关的选择要点和技巧，以帮助工程师做出更准确的决策。

一、确定工作电压（VRWM）

首先选择5V TVS二极管。对于TVS二极管来说，工作电压（也称为反向电压，VRWM）是最重要的参数之一。TVS二极管的工作电压决定了它在电路中能够成功工作的最大电压值。超过此电压可能会导致二极管失效。为保证电路稳定工作，TVS二极管的工作电压应选择略高于电路正常工作电压。例如，如果您的电路工作电压为5V DC，建议使用TVS二极管额定工作电压为5.5V或6V，以使二极管在电路正常工作条件下不会跳闸，从而避免电路中不必要的中断。

二、钳位电压（VC）选择

钳位电压（VC）是指在指定脉冲峰值电流下TVS二极管两端的最大电压。钳位电压越低，TVS二极管对电路的保护作用就越大，因为它可以快速抑制过电压，将电压限制在较低的水平。例如，对于一些电压敏感器件（如精密模拟电路或高精度传感器），低钳位电压非常重要。钳位电压过高可能会损坏器件，因此必须仔细考虑电路容差和保护要求。

三、峰值脉冲电流（IPP）调节

峰值脉冲电流（IPP）是指TVS二极管能够承受的最大脉冲电流。在瞬态过电压期间，TVS二极管迅速将电压限制在一定范围内，同时消耗过多的电流。如果TVS的IPP参数不足，二极管可能无法有效吸收过压。使用TVS二极管时，重要的是要确保其IPP值满足电路的要求。例如，某些电源模块可能需要更高的IPP值来处理高能过压脉冲，而对于相对较低的IPP值，仍能提供足够保护的电路，选择合适的参数即可。

四、快速响应时间（tCL）

TVS二极管的响应时间（tCL）是指从电压瞬变出现到TVS二极管开始抑制电压的时间。通常以纳秒为单位。响应时间越短，TVS二极管越能更快地开始工作，更有效地保护电路免受电压浪涌的影响。在一些对时间要求严格的应用场景（例如高速数字电路和高频通信设备）中，选择响应时间短的TVS二极管尤为重要。一般来说，响应时间短的TVS二极管适合需要高速保护的应用。

五、选择适当的封装格式

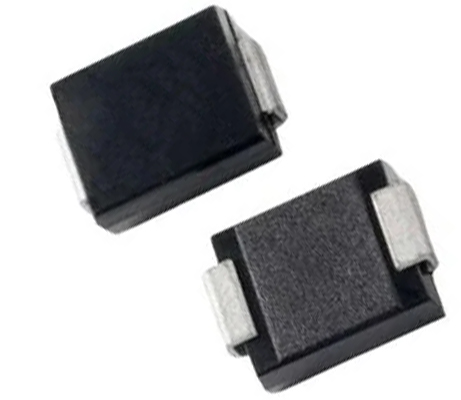

TVS二极管的封装形式直接影响安装方式和散热性能。常见的封装格式有SMD（表面贴装）和DIP（双列直插式封装）。SMD封装适用于集成度高、散热性能优异的现代小型化PCB，而DIP封装适用于传统电路和需要牢固物理固定的场景。封装形式的选择应根据PCB占地面积、热管理要求和安装方法决定。例如，对于手工焊接或大型PCB，SMD封装可能更适合自动化生产和小型化设备。

六、温度范围和环境兼容性

TVS二极管的温度范围和环境适应性是选择时必须考虑的因素。TVS二极管的工作温度范围通常为-55°C至+150°C。在一些恶劣环境（如高温、高湿等）中，选择具有宽温度范围的TVS二极管可确保可靠性。例如，在汽车电子或工业自动化领域，当电路必须在特定环境条件下运行时，选择具有保护功能（如防水、防尘）的TVS二极管可以进一步提高电路的稳定性。

七、电路保护等级和标准

不同的应用领域对电路保护有不同的要求。在选择型号时，还应了解所需的防护等级以及是否符合相关标准。例如，某些电气设备可能需要符合IEC 61000-4-5等电磁兼容标准，以确保即使在外部干扰下也能稳定运行。根据选择的标准，可确保设备在发生过压时快速反应并提供有效保护。

总结

在选择合适的5V TVS二极管型号时，工程师通常会考虑工作电压、钳位电压、峰值脉冲电流、响应时间、封装形状、温度范围和电路保护级别等因素。通过合理评估应用要求，选择合适的TVS二极管可以最大程度地保证电路的安全性和稳定性。在实际选型中，建议结合具体的运行环境和电路性能要求，综合选择最佳的TVS二极管产品，以保证设备长期高效、安全运行。
