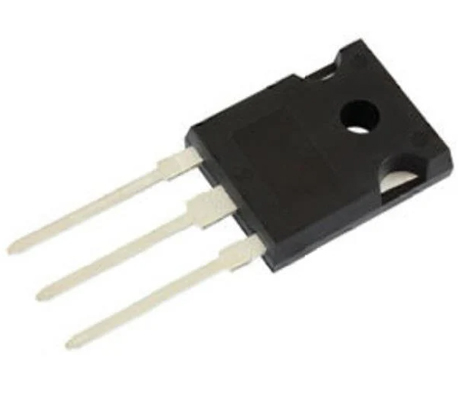

MOSFET（金属氧化物半导体场效应晶体管）在现代电子设计中被广泛用作各种电路中的核心开关元件。除了正常的栅极控制电流特性外，许多MOSFET还包含体二极管，这是一种寄生元件。这种看似简单的结构对硬件来说却极其重要。尽管经常被工程师忽视，但它们的作用和使用对电路性能和稳定性具有重要影响。

一、体二极管的基本结构

了解体二极管的基本结构对于掌握其功能非常重要。MOSFET的体二极管形成在MOSFET的源极、漏极和衬底（或体）之间。MOSFET通常是P型半导体，形成源极和漏极。由于每个漏极都是N型半导体（对于N沟道MOSFET），因此在衬底和源极、漏极之间形成PN结，这个PN结就是体二极管。

二、体二极管的作用

1. 反向电流通道

体二极管的一个特殊功能是，当MOSFET关闭时，它能够允许电流反向流动。例如，这在电机驱动电路中非常重要。当MOSFET关断时，电机中的感性负载会产生反向电流。此时，体二极管为反向电流提供了路径并防止损坏电路。

2. 避免反向电压造成的损坏

在一些开关电源中，体二极管可以有效防止反向电压对电路造成的损坏。当输入电压波动或出现反向电压时，体二极管可以承受恒定的反向电流，防止MOSFET元件损坏。

3. 保护电路稳定性

体二极管可以承受瞬态电流或电压变化，具有一定的保护功能。特别是在开关操作期间，体二极管能够快速响应电流变化，保持电路稳定性，并防止瞬态反向电流对电路的影响。

三、体二极管的应用场景

1. 电机驱动电路

电机驱动电路通常使用MOSFET作为开关元件来控制电机的启动、停止和速度。当电机旋转并产生反电动势时，体二极管为电流流动提供路径，避免反向电流造成损坏。

2. 功率转换和保护电路

在功率转换电路中，MOSFET广泛用作开关元件，特别是在DC-DC转换器中。该电路中的体二极管可确保电源稳定运行，尤其是在电压改变电流时。

3. 逆变器和电池管理系统

MOSFET的体二极管在逆变器和电池管理系统中也发挥着重要作用。这些系统允许反向电流方向的改变，以确保电池和电路安全，特别是在电池充电和放电期间。

四、体二极管的缺点和挑战

1. 反向恢复时间

体二极管在开关过程中通常具有较长的反向恢复时间。这会导致MOSFET在开关过程中产生大量能量损耗，从而降低电路效率。在某些高频电路中，体二极管的反向恢复特性会受到影响。

2. 正向压降问题

体二极管的正向压降通常较高，通常在0.7V左右。换句话说，流过二极管的电流所产生的电压会增加损耗。因此，在一些需要非常高效率的电路中，体二极管可能会带来问题。

五、减少体二极管影响的方法

1. 选择带有快速恢复二极管的MOSFET

许多制造商提供带有快速恢复二极管或肖特基二极管的MOSFET，这可以显著缩短反向恢复时间并提高MOSFET的开关性能。

2. 电路设计优化

通过仔细选择MOSFET的工作条件（例如适当的开关频率、添加辅助电路），可以将体二极管的影响降至最低。

3. 使用外部二极管替换体二极管

在需要更高效的二极管特性的应用中，工程师可以选择外部二极管替换MOSFET的体二极管，从而优化性能。

总结

尽管体二极管是MOSFET的一种寄生特性，但在电机驱动、功率转换、逆变器和其他系统中，体二极管发挥着不可替代的作用。它提供稳定的返回电流路径，避免损坏。然而，体二极管也存在效率问题，特别是在高频电路中。了解体二极管的属性和影响可以帮助硬件工程师在设计和优化电路时做出更明智的决策。
