L7905(稳压电路)-25V/1500mA厂家直销|优质现货|免费样品-壹芯微科技

返回列表来源:壹芯微 发布日期 2021-07-23 浏览:-

L7905(稳压电路)-25V/1500mA厂家直销|优质现货|免费样品-壹芯微科技

产品型号:L7905(-25V,1500mA三端可调正线性稳压器)

品牌:壹芯微|类型:稳压电|封装:TO-220|多种封装 尺寸不同 参数一致 免费样品 欢迎咨询


描述:

L78系列固定电压稳压器设计有热过载保护功能,可在出现过大功率过载情况时关闭电路,内部短路保护功能可限制电路通过的最大电流,以及输出晶体管安全区补偿功能可减少输出短路

随着传输晶体管两端的电压增加,电路电流。在许多低电流应用中,不需要补偿电容器。但是,如果稳压器与电源滤波器的连接长度较长,或者输出负载电容较大,建议在稳压器输入端使用电容旁路。应选择输入旁路电容器以提供良好的高频特性,以确保在所有负载条件下稳定运行。应选择0.33uF或更大的钽、聚酯薄膜或其他在高频下具有低内阻的电容器。旁路电容器应使用尽可能短的引线直接跨接稳压器输入端子安装。由于稳压器没有外部感应引线,因此通常应使用良好的构造技术来最小化接地回路和引线电阻下降。

添加运算放大器允许在保持调节特性的同时调整到更高或中间值。通过该装置获得的最小电压比稳压器电压高2V。

图14的电路可以修改高电流稳压器,通过添加短路检测电阻器、RSC和额外的PNP晶体管来提供短路保护。电流检测 PNP必须能够处理三端稳压器的短路电流,因此指定了一个四安培塑料功率晶体管。

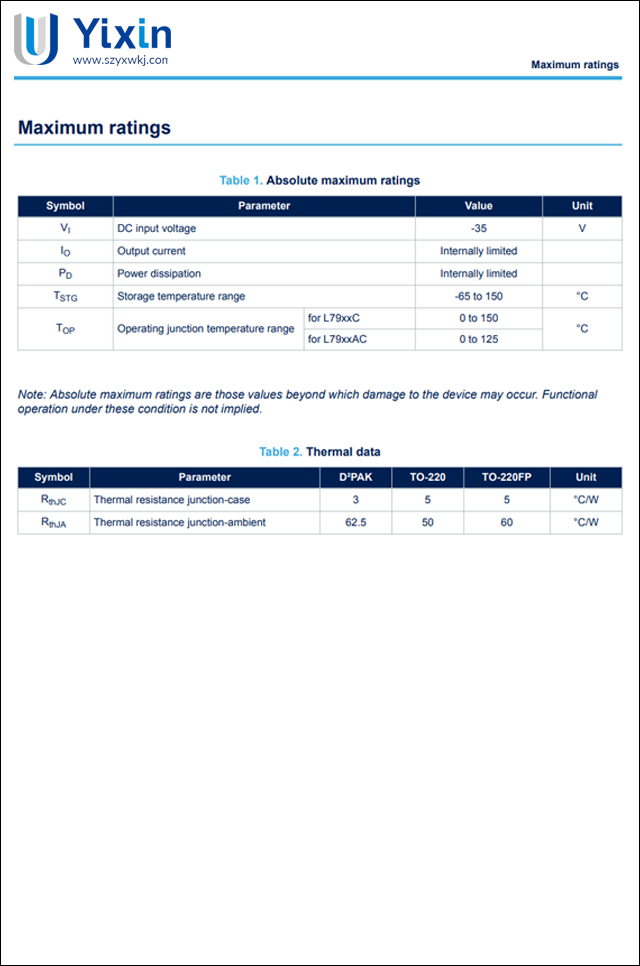

主要参数
参数\型号L7905

PD(mW)2000

IO(mA)1500

Vi(V)-25

VO(V)-4.8~-5.2


Iq(mA)8

封装(PAKAGE)TO-220


L7905引脚图

L7905引脚图

L7905,TO-220A封装机械数据

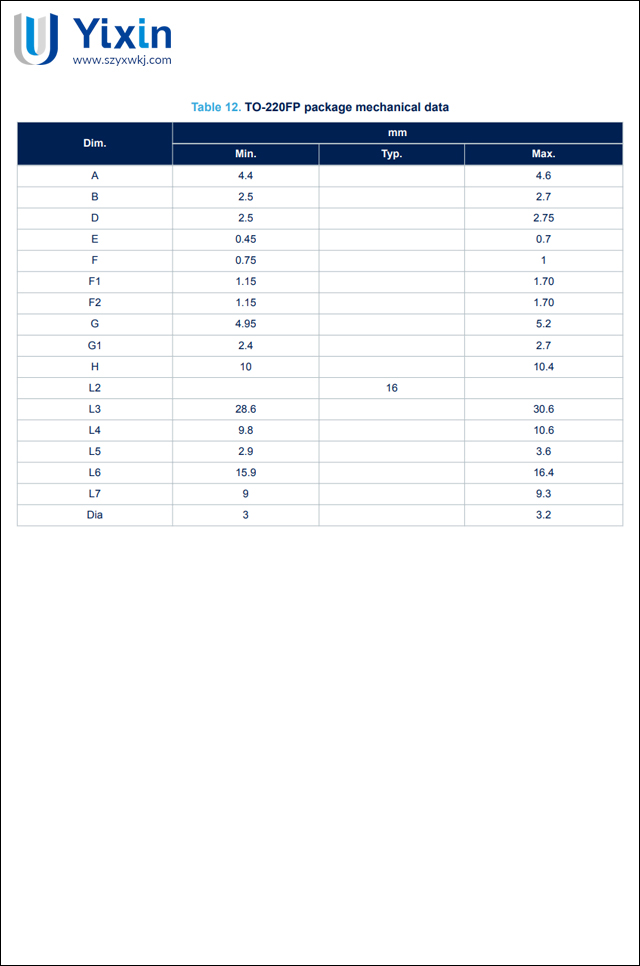

L7905,TO-220FP封装机械数据



L7905」采购优质国产二/三极管Mosfet选壹芯微(专注领域,专业品质),国内知名功率半导体生产商,专业进口生产设备,芯片与技术源自台湾,完美替代进口品牌,页面右侧联系销售一线或工程师为您提供参数,选型,样品申请,规格书与技术支持,欢迎咨询
