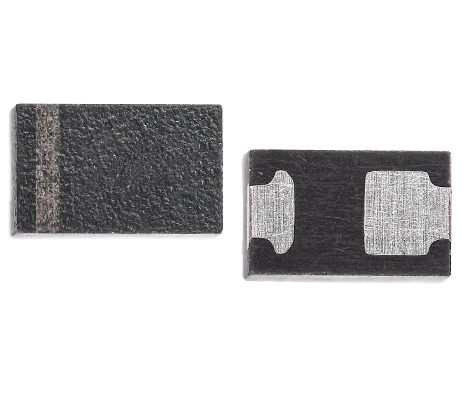

在电子电路的设计中，不同类型的二极管承担着不同的任务。其中，开关二极管和TVS二极管（瞬态电压抑制二极管）是常见的两种器件，它们在功能、适用场景以及关键参数上存在较大的差异。合理选择这两类二极管，对于优化电路性能至关重要。

一、开关二极管与TVS二极管的功能解析

1. 开关二极管的功能

开关二极管的主要功能是进行快速的电子信号切换，使电路能高效地在导通和截止状态之间切换。由于其恢复时间极短，适用于需要高频信号处理的应用场景，例如脉冲整形、混频、信号调制等。

开关二极管的核心特性：

- 高速切换：具备极短的正向和反向恢复时间，通常在几纳秒到几十纳秒之间。

- 低功耗：减少能量损耗，提高电路效率。

- 小封装：常见封装如SOD-323、SOT-23，适用于紧凑电路设计。

- 低电压工作：一般用于低电压信号切换，而非高电压应用。

2. TVS二极管的功能

TVS二极管的核心功能是提供过电压保护，防止瞬态高压（如雷击、电源浪涌、静电放电）对电子元器件的损坏。当电路中的电压超过TVS二极管的击穿阈值时，它会迅速进入低阻态，将过电压钳制在安全范围内，从而保护电路中的敏感组件。

TVS二极管的核心特性：

瞬态保护：专门针对雷击、电源浪涌、静电放电（ESD）等瞬态高压问题。

极快响应速度：通常在纳秒级别，能够在过电压发生的瞬间启动保护机制。

高能量吸收能力：短时间内吸收大量瞬态能量，保护后级电路不受损坏。

多种封装形式：常见的封装包括SMA、SMB、DO-214等，以适应不同功率和电压需求。

适用场景对比

二、开关二极管的典型应用场景

由于开关二极管具备高速切换特性，它广泛用于高频信号处理和脉冲电路中。例如：

- 无线通信设备：开关二极管在射频电路中用于快速切换信号，支持调制、解调和频率转换，从而提升数据传输的稳定性和速度。

- 逻辑电路：在数字电路中，开关二极管可高效管理信号通断，确保高速运算时信号的准确传输。

- 脉冲电路：用于塑造特定波形，在雷达、通信系统等场景中，确保脉冲信号的精确性和响应速度。

- 混频电路：应用于无线通信和音频系统，通过调整频率，实现不同信号源之间的转换和兼容。

三、TVS二极管的典型应用场景

TVS二极管的主要用途是电路保护，尤其适用于需要防止静电放电（ESD）、浪涌电流（Surge）或瞬态电压冲击的应用场景。例如：

- 电源线路保护：在AC/DC电源输入端使用TVS二极管，防止雷击和电源瞬变对电路的破坏。

- 数据通信线路保护：用于USB、RS-485、CAN总线等通信线路，防止静电放电（ESD）对信号传输的干扰。

- 接口保护：在以太网、HDMI、工业接口等电子设备的输入端，TVS二极管能有效避免高压脉冲对设备的影响。

- 汽车电子：车载电子系统（如ECU、传感器、GPS系统）经常暴露在高压瞬变环境中，TVS二极管能提高电路的耐受能力。

四、关键参数对比

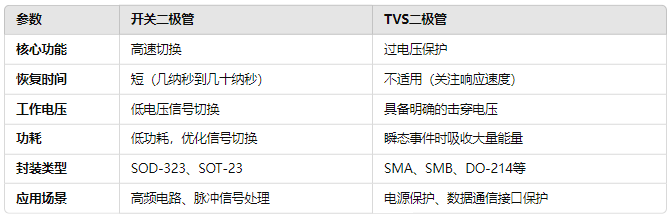

为了更直观地展示两类二极管的差异，以下是它们在关键参数上的对比：

五、如何选择合适的二极管？

在实际应用中，选择适合的二极管取决于电路的需求：

如果电路需要高速信号切换（如逻辑控制、射频信号处理），应选择开关二极管。

如果电路需要抗瞬态电压冲击（如电源接口、通信端口保护），则应选择TVS二极管。

对于同时涉及高速信号切换和过电压保护的应用，可以在不同位置分别使用两种二极管，以获得最佳性能。

总结

开关二极管和TVS二极管虽然都属于二极管家族，但它们的功能、应用场景和关键参数大不相同。开关二极管擅长高速信号切换，适用于高频电路，而TVS二极管则专注于电路保护，防止瞬态过电压对电子设备的损害。根据实际需求选择合适的器件，不仅能优化电路性能，还能提高设备的可靠性和使用寿命。
