在功率电子设计领域，随着SiC MOSFET器件的快速普及，如何有效保障其门极的安全，已成为工程师们关注的重点问题。尤其在高压、大功率及高频应用场景下，门极易受到电源瞬态、电磁干扰及负载切换等因素的威胁。针对这一痛点，近年来非对称瞬态抑制（TVS）技术的出现，为SiC MOSFET门极的可靠保护提供了全新的解决思路。

一、为何SiC MOSFET门极需要特殊保护？

SiC MOSFET相比传统硅器件，具备开关速度更快、耐压能力更高、导通损耗更低等优势，但这也带来了门极易受干扰的设计挑战。特别是在实际应用中，门极信号线往往承受来自外部环境的瞬态干扰，如：

- 开关动作带来的电感尖峰

- 电动汽车系统中的电池负载突变

- 工业变频驱动时的高dv/dt效应

- 高速硬切换过程中产生的电磁脉冲

- 电源输入端的雷击浪涌或快速瞬变

若没有合适的门极保护手段，这些因素极有可能导致SiC MOSFET门极过压损坏、性能退化或寿命缩短。

二、非对称瞬态抑制技术的核心优势

传统的TVS二极管大多采用对称设计，在Si MOSFET或逻辑电路中应用较多。但针对SiC MOSFET的独特特性，非对称TVS技术的出现，带来了如下几大突破：

1. 正向与反向钳位电压差异化

非对称TVS允许工程师根据SiC MOSFET门极的最大允许正负电压，灵活定制正向和反向的钳位阈值。例如，+18V与-5V的门极安全区间，传统对称TVS难以兼顾，而非对称设计则可轻松实现。

2. 限制负向过压的极致防护

在SiC器件的关断控制中，常使用负VGS抑制寄生开启，非对称TVS可确保负压钳位在安全范围，避免意外触发或击穿。

3. 快速响应瞬态干扰

非对称TVS具有极快的响应时间，可在亚纳秒级迅速导通，有效吸收外部冲击，保护门极驱动器不受高压瞬态干扰。

4. 超低电容，兼顾高速信号完整性

对于高频应用场景，非对称TVS在保证保护能力的同时，其超低电容特性不会影响驱动信号的质量，减少波形畸变。

应用案例示范：非对称TVS在SiC MOSFET门极的实战布局

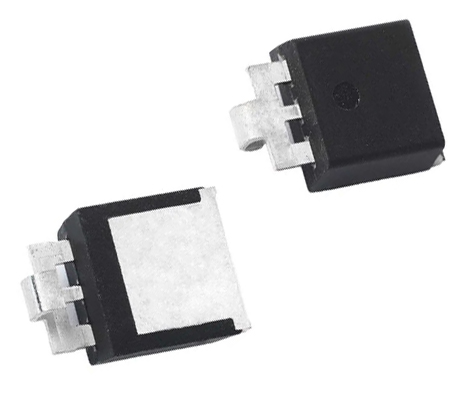

以Littelfuse品牌推出的TPSMBxx05系列非对称TVS二极管为例，在英飞凌1200V SiC MOSFET门极保护的实际工程中，该系列TVS被广泛采用。其典型电气特性如下：

- 正向击穿电压范围：15V ~ 20V

- 反向击穿电压固定：5V

- 峰值脉冲电流能力：正向18.6A ~ 24.6A，反向可达60A

- 峰值功率承受能力：600W（25℃，10/1000μs波形）

设计工程师在布线时，通常将TVS二极管直接并联于SiC MOSFET门极与源极之间，在布局上注意最小化寄生电感，提高保护速度。

三、全新保护方案的技术价值

相较于传统由多颗齐纳二极管串并联组合的门极保护方式，采用单颗非对称TVS的设计带来了更高的集成度与更小的PCB占用面积，同时：

- 降低器件数量

- 简化物料管理

- 减少工艺复杂度

- 提升系统可靠性

特别适用于电动汽车（EV）、工业变频、电源模块、服务器电源、储能系统等对器件寿命与稳定性要求极高的领域。

总结

非对称瞬态抑制技术，作为SiC MOSFET门极保护的新兴方案，正逐渐成为电源设计工程师的优选工具。其精准的电压钳制能力、快速响应特性以及优异的可靠性，使其在高端电力电子设计中展现出强大的应用潜力。未来，随着SiC技术的持续发展，非对称TVS的创新设计或将成为门极保护的主流方案之一，为高性能功率器件的安全运行保驾护航。
