反激式开关电源（Flyback Switching Power Supply）作为市面上小功率电源应用最广泛的一种电源架构，长期被广泛应用于手机充电器、电源适配器、家用电器、智能设备等多个场景。那么，反激式开关电源到底是怎么工作的？它的核心电路设计要点又有哪些？

一、反激式开关电源是什么

反激式开关电源，是一种典型的AC-DC转换电路，主要用于将高压交流电（AC）转换为低压直流电（DC）。它属于隔离型DC-DC转换拓扑，最大特点是变压器既能隔离输入输出，又能实现升压或降压功能，特别适用于功率在100W以内的小型电源设计。

反激电源最大的优势在于结构简单、成本低、适用范围广、支持输入输出隔离、安全性高。

二、反激式开关电源的基本工作原理

反激电源的工作过程，其实就是两个循环动作的不断交替：

1. MOS管导通——储能阶段

- 当PWM控制芯片输出高电平，MOSFET导通。

- 输入直流电流流经变压器原边，磁芯内部储存能量。

- 副边因二极管反向而无电流输出。

2. MOS管关断——能量释放阶段

- 当MOS管关断，原边电流突然中断。

- 磁场崩塌，在副边感应出电压。

- 副边二极管导通，能量释放至输出端和储能电容。

- 完成一次完整的电能传递。

通过连续高频的开关控制，实现输入直流到稳定输出直流的转换。

三、反激式开关电源核心电路结构

标准反激电源的电路结构大致包含以下几个关键模块：

1. 输入整流与滤波模块

作用：将AC市电整流成直流，滤除干扰。常用整流桥：MB10F，高压滤波电容选用耐压400V的电解电容。

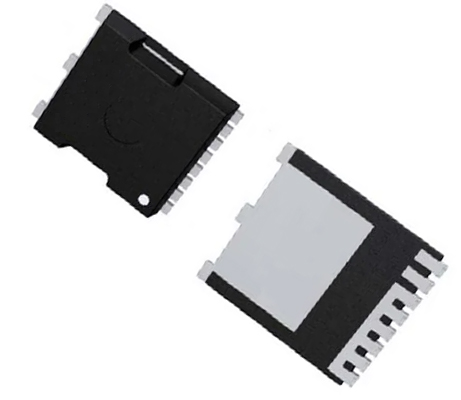

2. 高压MOS管开关控制电路

作用：通过PWM信号驱动MOS管，实现能量通断。MOS管导通时为储能，关断时释放能量。

3. 变压器（隔离+能量转换）

作用：初级储能，副级能量释放，同时实现高低压隔离。匝比决定输入输出电压比例，材质决定效率。

4. 副边整流与滤波模块

作用：将副边感应电压整流成直流，滤波后提供稳定输出。常用快速恢复二极管SB10100，低ESR大容量电容。

5. RCD吸收保护电路

作用：吸收MOS管关断时的漏感尖峰电压，保护MOS管不被击穿。电阻、电容和二极管组合而成。

6. 电压反馈控制电路

作用：实时检测输出电压，反馈控制PWM占空比，维持稳定输出。光耦+TL431稳压器组合使用，保证隔离安全。

四、反激式电源电路设计的技术要点

在设计反激电源时，以下几点尤为重要：

- MOS管选型需耐高压，驱动性能好

- 变压器设计需合理确定匝比、磁芯材质、绕组方式

- RCD电路保护尖峰要充分考虑实际波形

- 副边整流二极管需要选用耐压高、反应快的型号

- 电压反馈部分确保光耦传递信号线性

- PCB Layout布局注意高压与低压区域隔离

- 高频走线尽可能短，降低EMI干扰

- EMI器件、共模电感、电容配置优化滤波效果

五、反激式开关电源实战应用案例

以常见的5V/2A手机充电器为例，整个反激电源的设计逻辑非常清晰：

1. 输入220V交流电 → 整流成310V直流

2. 通过MOS管高频开关控制变压器储能/放能

3. 副边输出5V直流电供手机充电

4. RCD电路保护MOS管安全

5. 光耦+TL431构成反馈环路

6. 输出电容滤波提供稳定直流

7. 全电路实现输入输出电气隔离

为什么反激电源值得学习？

反激式开关电源作为一种成熟稳定的电源架构，因其结构简单、成本低廉、适用范围广泛，在消费电子、工业控制、电源适配器等领域大量应用。无论是电源初学者还是资深工程师，理解反激式电源的原理与电路结构，都是电源设计领域的必备技能。
