MM1W11贴片稳压二极管参数，MM1W11规格书，MM1W11引脚图

壹芯微科技专业生产贴片齐纳稳压二极管MM1W11,SOD-123封装

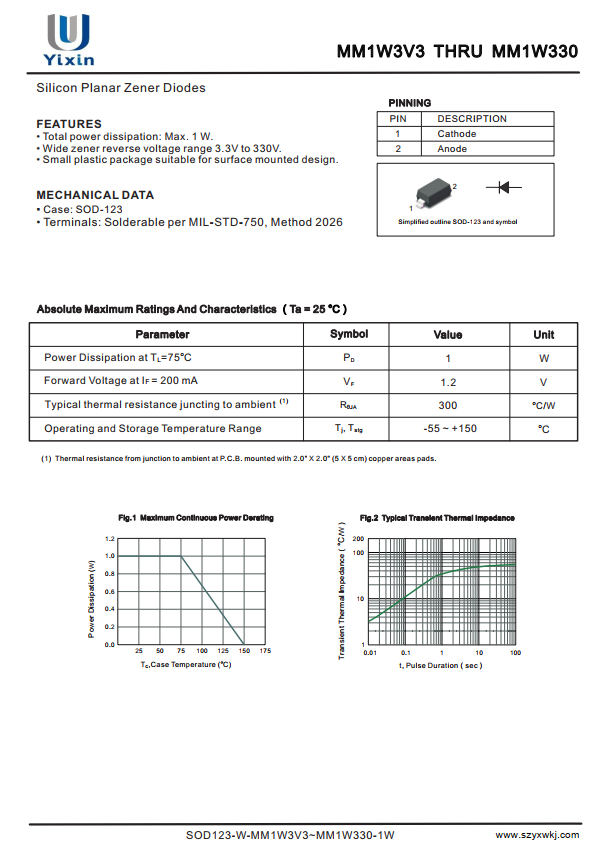

MM1W11 SOD-123封装参数规格书，点击下载查看：MM1W3V3~MM1W330 SOD-123-1W.pdf

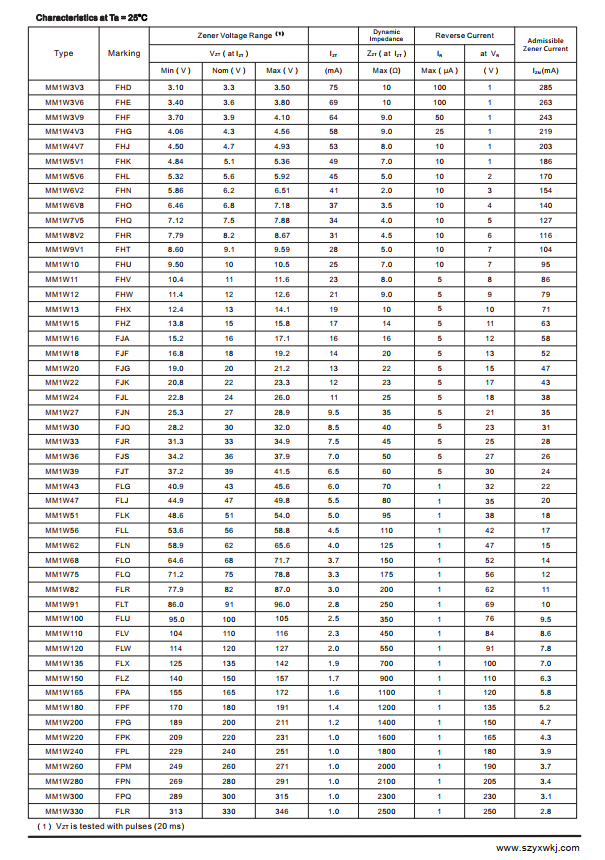

MM1W11 SOD-123封装引脚规格书参数如下：

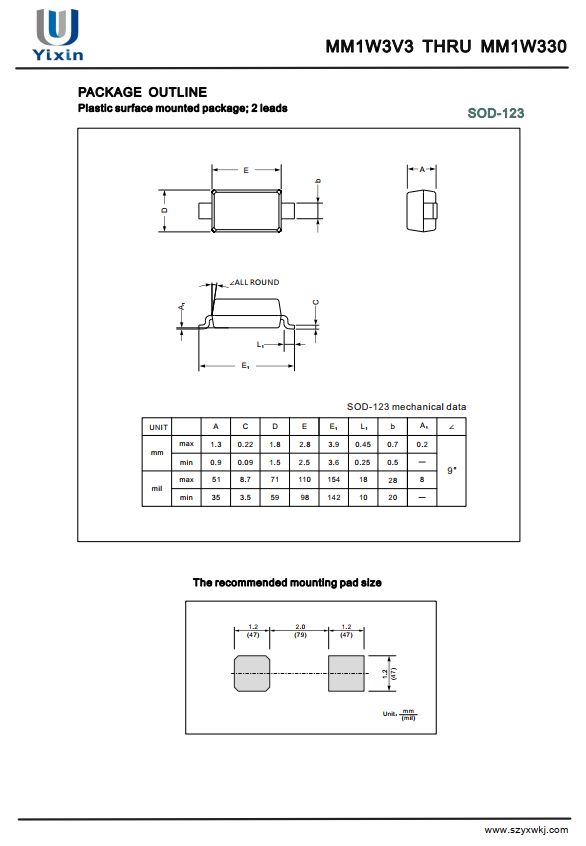

MM1W11 SOD-123封装尺寸如下：

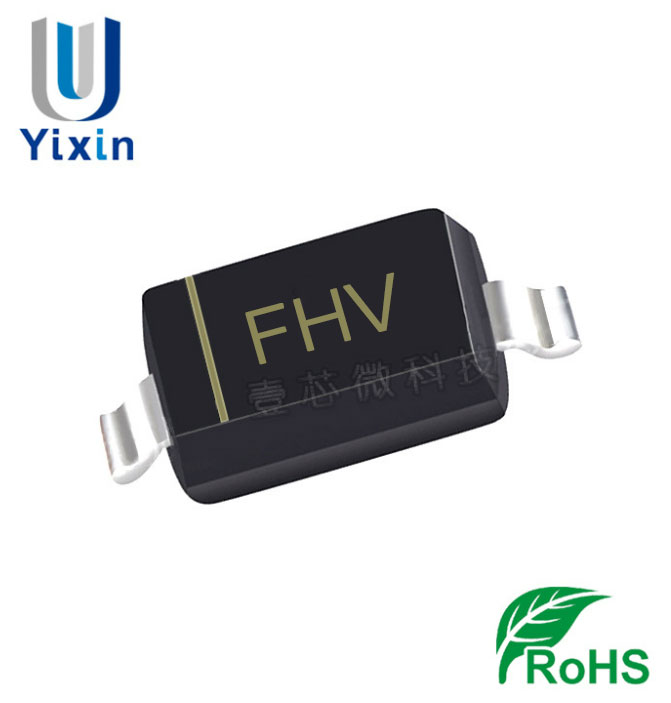

MM1W11 是一款 11V 1W 的贴片稳压二极管（齐纳二极管），属于 MM1W 系列。它采用 SOD-123FL 封装，表面丝印通常为 FHV，适用于空间受限的 PCB 板设计。

核心电气参数

标称稳压值 (Vz)：11V 典型工作电压，范围通常在 10.4V ~ 11.6V

最大功率 (Pmax)：1W 允许的最大耗散功率

测试电流 (Izt)：25 mA 用于测试标称稳压值的参考电流

动态阻抗 (Zzt)：8 Ω 测试条件：Izt = 25mA，阻抗越低稳压性能越好

反向漏电流 (Ir)：5 µA 测试条件：Vr = 8V

最大电流 (Izm)：90 mA 计算值：1W / 11V ≈ 90mA，实际设计需留余量

主要作用

1.电压钳位与过压保护：利用其反向击穿特性，将电路中的电压限制在 11V 左右，防止后级敏感元件（如 MCU、运放）因电压过高而损坏。

2.电源稳压：在低功耗或小电流场景下，提供稳定的 11V 电压输出，常用于简单的线性电源或辅助电源电路。

3.基准电压源：为 ADC（模数转换器）或比较器提供 11V 的参考电压，确保信号采集的准确性。

使用注意事项

必须串联限流电阻：稳压管需要工作在反向击穿区，必须串联一个电阻来限制电流，防止因电流过大而烧毁。

功率匹配：1W 的功率意味着它最大能承受约 90mA 的电流，设计时需确保实际电流不超过此值。

温度系数：11V 属于高电压稳压管，通常具有正温度系数，即温度升高时稳压值会略微上升，在精密电路中需注意温度补偿。
