继电器在电子设备电路设计中被广泛用作自动控制和信号转换的常用开关元件。尽管工作原理看似简单，但实际应用中常常需要考虑电流保护和寿命等因素。一个广泛采用的技术手段是在继电器线圈两端并联二极管。虽然继电器本身能够正常工作，但并联二极管的使用能够有效应对反电动势带来的影响。

一、继电器工作原理

继电器是一种根据电磁原理控制的开关元件。当电流流过继电器线圈时，会产生磁场，将铁芯拉在一起，闭合开关并允许电流流过负载电路。继电器充当中介，将微弱的控制信号转换为更强的输出信号。然而，继电器线圈并不是理想元件，线圈中的电流并非恒定，尤其是在电路断路时。

二、产生反电动势

当继电器的控制信号中断或继电器断路时，会产生反电动势。如果突然切断电源，电流会停止流动。根据法拉第电磁感应定律，线圈中的磁场会迅速消失，因此电流并不会瞬时停止。这种电动势的反转与电流的变化率、线圈自感系数有关，会在短时间内产生高电压。该电压通常远高于线圈的正常工作电压，因此可能会对继电器本身和其他电路元件造成损害。

三、二极管保护特性

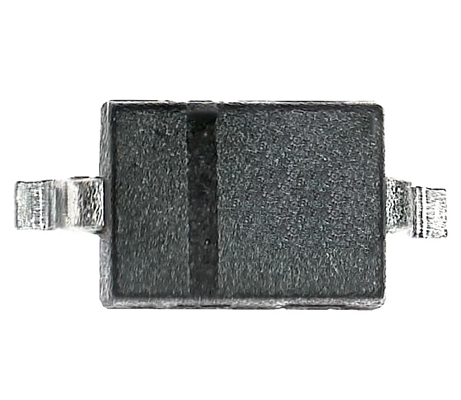

为了有效应对反电动势的影响，设计人员通常会将二极管与继电器线圈并联，这种二极管被称为“续流二极管”。它们的功能虽然简单，但非常重要。当电流被中断并产生反电动势时，二极管会导通，形成闭合电路，允许电流流过二极管，而不再流经继电器线圈。二极管为电流提供了一个发射通道，有效避免了反电动势造成的电压峰值损害。

四、并联二极管如何工作

从原理图角度来看，当继电器线圈突然断开时，线圈中的电流会试图维持，这时产生的高电压会使二极管导通，形成回路，避免电流在继电器线圈中形成高电压。此时电流并不直接作用于继电器的线圈，而是流经二极管，确保对继电器和其他敏感元件的保护。

五、干扰和电磁兼容性

并联二极管还可以减少继电器在工作期间可能产生的电磁干扰（EMI）。反电动势的突然变化会引起电磁辐射，这不仅会影响继电器周围的环境，还会影响整个系统的稳定性。二极管提供了一个缓冲路径，减少了电压波动和噪声，从而有效提高了电磁兼容性。通过并联二极管，继电器能够有效抑制反电动势引起的电压效应和电磁干扰。这种设计不仅提高了继电器的运行稳定性，还延长了其使用寿命，并保证了其他电路的安全。

总之，在继电器中使用并联二极管是一种有效的保护电路的手段，同时也有助于优化系统性能。这种设计方法不仅能提升继电器的稳定性和耐用性，而且能够提高整个设备的可靠性。在实际电路设计中，正确理解和应用这一技术，可以大大增强设备的性能和耐久性。
