直流半波整流倍压电路是一种常见的电源电路设计，常用于需要高输出电压的情况，例如电子设备、高压闪光灯、静电发生器等设备。其独特之处在于其简单的二极管设计。通过结合半波整流器和电容器，可以将电压加倍。虽然结构比较简单，但是效果却很突出。在实际应用中，该电路可以有效提高能源效率，降低设计成本，深受工程师青睐。

一、直流半波整流器

直流半波整流倍压电路的核心工作原理是利用二极管的单向导电性和电容器的储能特性，将一个电容器变换成各个半波，从而逐渐增加电压输出。以倍压电路为例，其基本结构由一个变压器、两个二极管和两个电容器组成。

1. 负半周，电源通过二极管D1对电容C1充电，二极管D2截止。此时，C1上的电压逐渐增大至输入电压的峰值。

2. 正半周期期间，二极管D1截止，D2导通。电容C1的电压叠加在输入电压上，电压达到C2峰值电压的两倍，并逐渐稳定达到理想峰值电压的两倍。

二、直流半波整流倍压电路的特点

1. 结构简单：只需要少量的二极管和电容即可实现倍压功能，设计复杂化已经减少了。

2. 非常适合低电流情况：半波整流仅在每个周期的半个周期充电，使其更适合低功率和低电流输出应用。

3. 输出电压稳定性取决于负载：如果电路的输出端连接负载，通常需要添加滤波电容，因为输出电压会因负载电流的变化而波动，从而平滑输出电压。

三、实际应用场景

1. 高压闪光灯电路：倍压电路为高压闪光灯触发电路提供所需的高压，使闪光灯启动后立即亮起。

2. 静电发生器：静电喷涂机采用倍压电路，产生高压静电场，以提高喷涂效果。

3. 紧凑型高压电源：用于一些便携式高压设备，例如电容器充电器或电子测试设备中。该电路可以有效减小电路尺寸和成本。

四、设计和使用注意事项

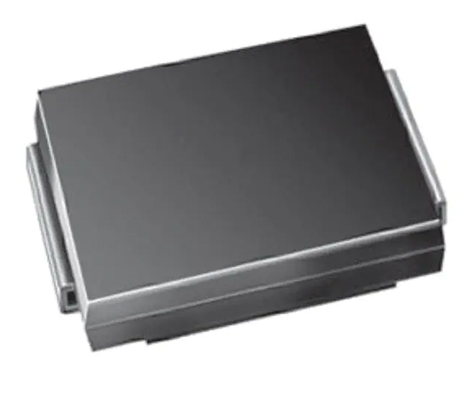

1. 选择合适的二极管：二极管在工作时能承受较大的反向电压，因此必须选择能承受反向电压高于电路最大电压的二极管。通常，PIV（峰值反向电压）应大于输入电压峰值的两倍。

2. 电容耐压的选择：为防止过压损坏电容，电容的耐压必须大于输入电压的峰值。

3. 负载电流的影响：负载电流大时，输出电压会降低。因此，需要根据具体负载情况选择合适容量的滤波电容器。

五、进一步扩展：乘法器电路

通过串联多个二极管和电容器，可以构建更高的乘法器电路，如三倍电压电路、四倍电压电路，甚至多重电压电路。在这些电路中，每个附加级都会进一步增加输入电压的峰值，从而增加输出电压。此类电路在电子加速器、激光器和高压探测器中具有重要应用。

总体而言，直流半波整流倍压电路因其结构简单、易于实现而广泛应用于电源设计中。正确选择元件参数并优化设计，可以有效提高电路的工作效率和稳定性，为各种电子设备提供高效可靠的电源解决方案。
