IRLR3636 TO-252 MOS管60V 99A N沟道 足参数

返回列表来源:壹芯微 发布日期 2021-09-11 浏览:-

IRLR3636 TO-252 MOS管60V 99A N沟道 足参数

IRLR3636 TO-252 MOS管60V 99A N沟道 足参数

IRLR3636(N沟道增强型场效应晶体管);IRLR3636场效应管参数;IRLR3636场效应管封装引脚图;IRLR3636场效应管中文资料规格书(PDF);

电流(ID):99A,电压(VDSS):60V,封装形式:TO252

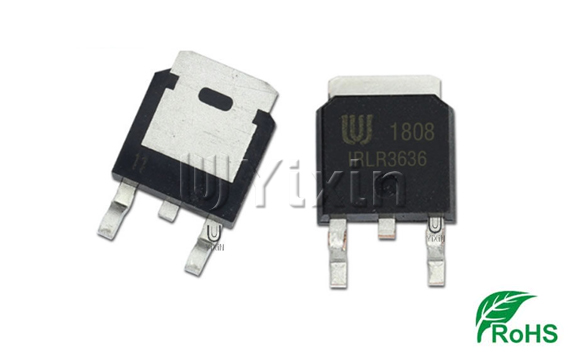

IRLR3636

产品概要

VDSS 60V

RDS(on) 典型值。 5.4m

最大限度。 6.8

ID (Silicon Limited) 99A

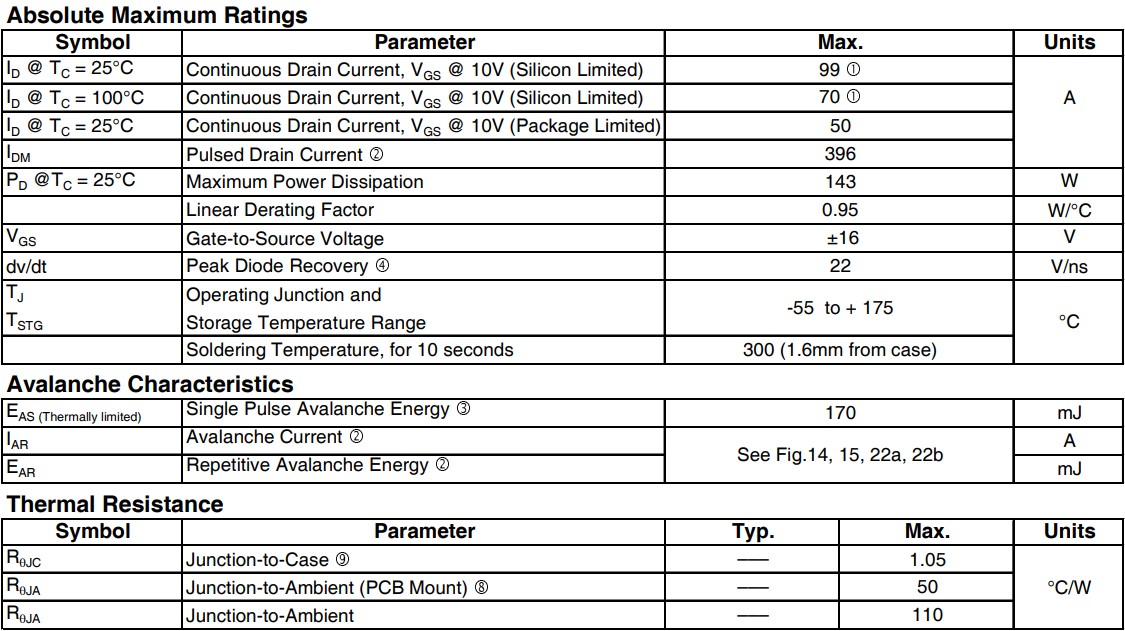

绝对最大额定参数(TC=25C,除非另有说明)

ID@TC=25°C 持续漏极电流,VGS@10V(Silicon Limited):99①A

ID@TC=100°C 持续漏极电流,VGS@10V(Silicon Limited):70①A

IDM 脉冲漏极电流②:396W

PD @TC=25°C 最大功耗:143W

线性降额系数:0.95W

VGS 栅源电压:±16V

dv/dt 二极管峰值恢复④:22V/ns

TJ 工作结点和 STG 存储温度范围:-55 至 +175°C

焊接温度,10秒:300(1.6mm drom case)°C

IRLR3636参数

壹芯微科技(Yixin)国内知名功率半导体制造商。主要生产各式贴片/直插,肖特基二极管、TVS二极管、整流二极管、快恢复、低压降、场效应管(MOSFET)、可控硅、三端稳压管、IC集成电路、桥堆。引进大量先进的晶体管选型封装测试全自动化设备、配备高标准可靠性测试实验室等,对每一批产品质量严控把关;壹芯微首席工程师曾多年服务于台湾强茂,有着丰富的研发生产经验,为各行业应用提供完美的解决方案与技术支持。如需报价或了解更多,欢迎咨询官网在线客服或联系以下

销售一线:黄先生  手机:13534146615(微信同号)  QQ:2551579535

联系地址:深圳市福田区宝华大厦A1428
