单向桥式整流与电容滤波是电力电子中常见的两种电路，它们在电源转换和信号处理方面扮演着重要角色。虽然这两种电路经常搭配使用，但它们的工作原理、功能以及电路特性却存在明显的区别。

一、单向桥式整流电路的工作原理

单向桥式整流电路是一种将交流电（AC）转换为直流电（DC）的电路，其核心作用是将输入的双向交流信号转化为单向脉动的直流电，为后续滤波和稳压提供基础。

1. 电路结构

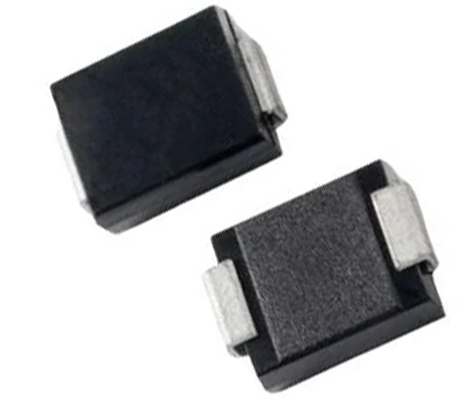

单向桥式整流电路由"四个二极管（D1、D2、D3、D4）"组成一个桥式整流器，并连接负载电阻R。输入的交流电通过二极管桥进行整流，使输出端得到一个单向的直流电压。

2. 工作过程

- 交流电的正半周期：当输入电压处于正半周期时，二极管 D1 和 D3 导通，而 D2 和 D4 处于截止状态，电流沿着 D1 → 负载 → D3 的路径流动，完成电路导通。

- 交流电的负半周期：当输入电压进入负半周期时，D2、D4 导通，而 D1、D3 截止，电流沿着 D2 → 负载 → D4 方向流动。

通过上述过程，无论输入的交流电是正半周期还是负半周期，负载电阻上的电流方向始终一致，从而实现交流到直流的转换。然而，这种整流后的直流信号仍然是脉动的直流，电压波形并不平稳，因此需要后续的滤波电路进行处理。

二、电容滤波电路的工作原理

电容滤波电路的核心功能是平稳直流电压，通过减少脉动成分，使输出电压更加稳定。通常，它与整流电路配合使用，通过电容的充放电特性来改善电源质量，降低电压波动，提高供电稳定性。

1. 电路结构

电容滤波电路由一个或多个高容量电容（C） 并联在整流电路的输出端，利用电容的充放电特性来降低电压波动，从而提升直流电的平稳性。

2. 工作过程

- 充电阶段：当整流后的直流电压处于峰值时，电容器C迅速充电，并储存电能。

- 放电阶段：当整流输出电压降低时，电容会释放先前存储的电荷，以补偿电压下降，确保输出电压不会剧烈波动。借助这一充放电过程，电容滤波电路能够有效减少电压脉动，使直流电压更加平稳，提高供电的稳定性和质量。

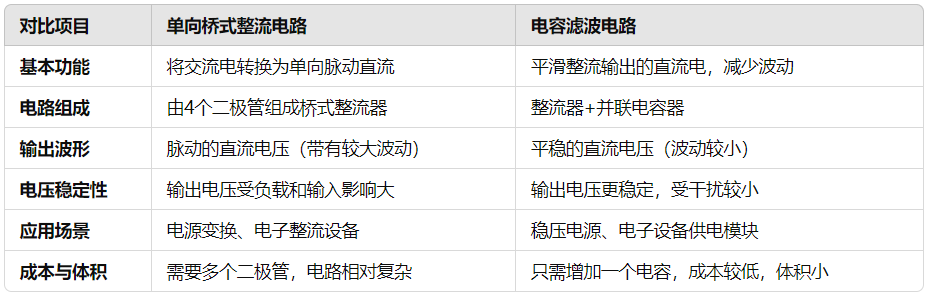

三、单向桥式整流与电容滤波的特性对比

总结

单向桥式整流电路与电容滤波电路在电子电路中扮演着不同但互补的角色。整流电路的作用是将交流电转换为方向恒定的直流电，而滤波电路则用于降低电压波动，使输出电压更加平稳可靠。在实际应用中，二者通常搭配使用，整流电路提供基础直流信号，而滤波电路进一步优化电源质量，以满足电子设备对稳定电源的需求。
