在电子电路设计中，二极管作为核心半导体器件，广泛用于整流、开关控制和电路保护。快恢复二极管（Fast Recovery Diode）与肖特基二极管（Schottky Diode）因其各自的特性，在不同类型的电源系统和电子设备中占据重要地位。然而，许多工程师在选型时常常困惑于二者的区别及其适用场景。

一、二极管的基本概念

快恢复二极管属于 PN 结二极管的一种，它的主要特点是反向恢复时间短，比普通整流二极管具有更快的开关速度，因此适用于需要快速响应的整流和续流场合。

肖特基二极管则是一种基于金属-半导体接触的二极管，它并非传统意义上的 PN 结器件，而是由金属和 N 型半导体形成的整流结构。其最显著的特性是正向压降低、恢复时间极短、导通电阻小，这使得它特别适用于高频电路和高效率电源系统。

二、结构和工作原理对比

1. 快恢复二极管的结构与原理

快恢复二极管的内部结构依然是传统的PN 结，但其材料和工艺经过优化，以减少少子存储效应，使得它在切换时的反向恢复时间更短。在电路中，当快恢复二极管处于正向偏置时，PN 结导通，允许电流通过；当反向偏置时，电流迅速下降，迅速恢复到截止状态，从而降低能量损耗，提高电路的工作效率。

2. 肖特基二极管的结构与原理

肖特基二极管没有传统意义上的 PN 结，而是采用金属（如铝、钛或钼）与 N 型半导体接触形成的肖特基势垒。在正向偏置时，电子能够更容易穿过势垒，从而实现更低的正向压降（通常在 0.2V~0.4V 之间）。由于没有传统 PN 结的存储电荷效应，肖特基二极管的开关速度极快，恢复时间几乎为零，非常适合高频开关电路。

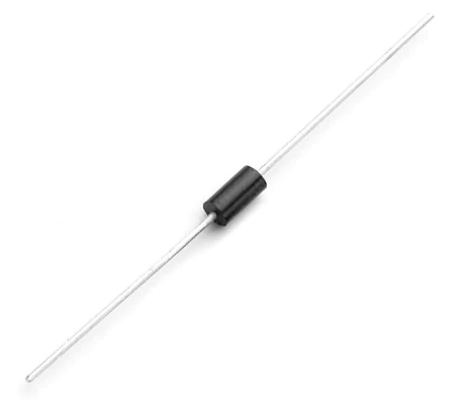

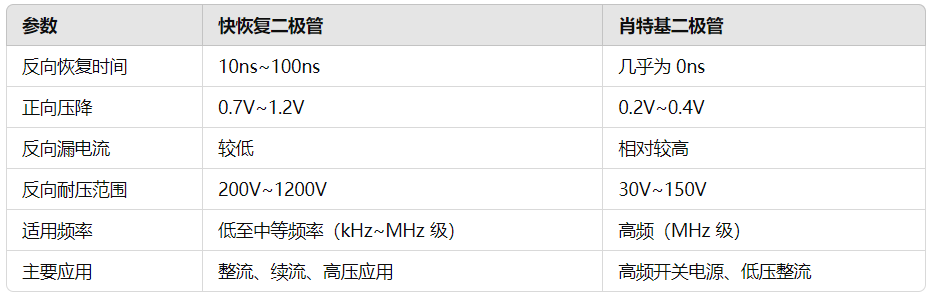

三、关键性能对比

四、应用场景分析

1. 何时选择快恢复二极管？

- 需要高反向耐压（>150V）的应用，例如工频整流、高压逆变器、变频电源等场合。

- 在续流二极管应用中，能够有效减少电路损耗，提高整流效率。

- 电磁兼容（EMC）要求较低的场合，因其反向恢复时间较长，可能会引起较大的电磁干扰。

2. 何时选择肖特基二极管？

- 需要超高速切换的场合，如DC-DC 转换器、高频开关电源等高效能电源设计。

- 低压、大电流应用，例如低压直流电机、太阳能逆变器等，由于其低正向压降，可减少功耗，提高能效。

- 需要低噪声和低干扰的射频通信、数据传输等电子系统。

五、如何选择合适的二极管？

在电路设计过程中，如何选择快恢复二极管或肖特基二极管主要取决于实际的应用场景和性能需求：

- 如果电路要求高压整流且允许一定的反向恢复时间，那么快恢复二极管是更好的选择。

- 如果需要低压、高频且要求极快的开关速度，肖特基二极管更具优势。

- 在低压、大电流电路中，肖特基二极管凭借其低正向压降特点，有助于降低功耗，提高电路的整体能效和性能稳定性。

- 如果电路对漏电流要求较高（如高压电路），快恢复二极管更合适，因为肖特基二极管的反向漏电流较大，可能影响高压系统的稳定性。

结语

快恢复二极管与肖特基二极管在结构、性能、应用场景上各具优势，在电路设计时，需要根据具体需求进行合理选型。理解二者的异同，能够帮助电子工程师在高效能电源、整流电路、开关电路等应用中做出最优的设计决策，从而提升系统的整体性能和可靠性。
