电感器的应用电路介绍

电感器和电容器一样，也是一种储能元件，它能把电能转变为磁场能，并在磁场中储存能量。其产生的自感电动势总是阻止线圈中的电流变化的，故对交流电有阻力，对直流电路近似短路。电感器这种特性与电容器正好相反，所以利用电感、电容就可组成各种高频、低频滤波器、调谐回路、选频电路、振荡回路、补偿电路、延迟回路及阻流器等，在电路中发挥着重要作用。下面一起来看看：

1.应用电路

1.1串并联电路

(1)串联

如图所示，两个电感串联。电感的串联和电阻的串联形式是一样的，两只电感器首尾相连。电感串联后总的电感量是两个电感的电感量之和。

串联电路

(2)并联

如图所示，两个电感并联。电感的并联和电阻的并联一样，电感并联之后总的电感量为两只电感量的倒数之和。

并联电路

1.2分频电路

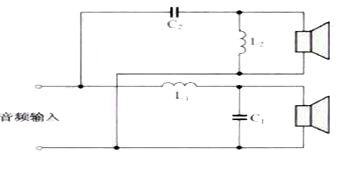

下图是音响电路的分频电路图。电感线圈L1和L2为空心密绕线圈，它们与C1、C2组成分频网络.对高、低音进行分频，以改善放音效果。

分频电路

1.3滤波电路

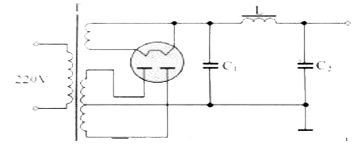

下图是电子管扩音机的电源滤波电路图。图中L为插有硅钢片的铁心线圈，又称为低频扼流圈。它在电路中的作用是阻止残余交流电通过，而仅让直流电通过。

滤波电路

1.4选频与阻流

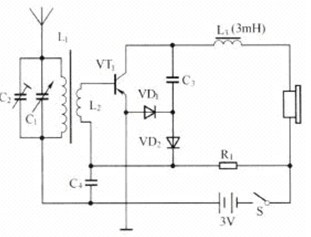

下图所示电路是单管半导体收音机电路。其中VT，为高频半导体管，它是用来进行来复放大的。L1为天线线圈，它是在磁棒上用多股导线绕制而成的。L1与C1，C2组成并联谐振电路，对磁棒天线接收到的无线电信号进行选频，选出的信号由L1感应到L2，由VT1，进行放大，放大了的信号送到L3，L3为一固定电感器，其作用是利用感抗阻止高频信号进入耳机，而仅让音频信号通过。

选频与阻流

1.5与电容器组成振荡回路

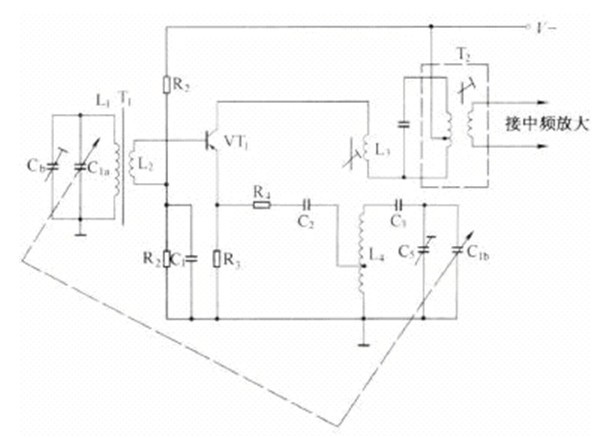

下图所示电路是超外差半导体收音机中的变频器电路。L4为振荡线圈，它与C1b组成本机振荡回路;L3为反馈线圈。本机振荡的信号由C2、凡送入VT，发射极，与由L1、C1a选择出来的广播信号在VT1内进行棍频。混频后的信号从VT1集电极输出，并由中频变压器T2检出465kHz中频信号送往中频放大器。

电感器与电容器组成振荡回路

1.6补偿电路

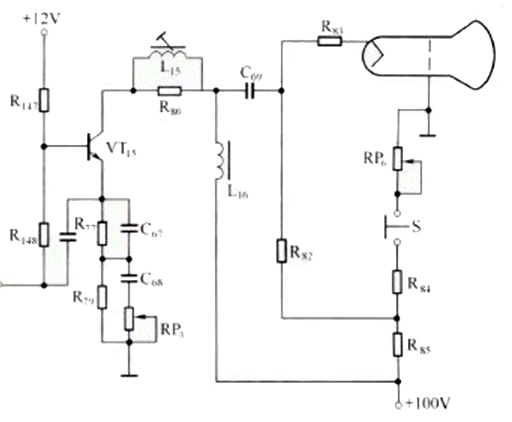

利用电感器的感抗随频率变化的特性，可进行频率补偿。下图是某电视机的视放电路，其高频补偿电路由L15、L16组成。L16与VT15的集电极负载R80串联，使总的负载阻抗为z=R80+XL16，频率越高，感抗XL16越大，使高频增益增大。同时L16与显像管的输入电容和分布电容形成并联谐振。选取合适的L16值使其谐振在放大器增益衰减的频率上，可以提高谐振点上的增益。L15串联在VT15与显像管阴极之间，当频率增加时，感抗XL15增大，使R80与XL15的井联阻抗增大，即高频负载电阻增加，也会起到提高高频增益的作用。

补偿电路

1.7LC谐振电路

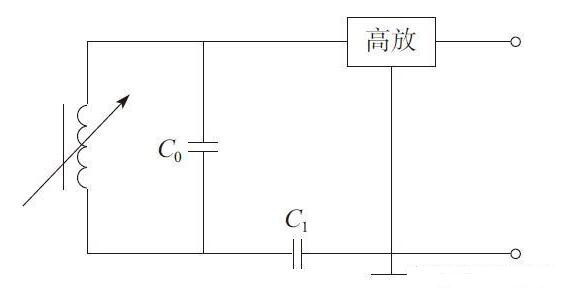

如图所示为收音机LC谐振电路，这是由电感器与电容器组成的谐振选频电路。可变电感器L与电容器C1组成调谐回路，通过调节电感即可改变谐振频率，从而达到选台的作用。

LC谐振电路

1.8延迟作用

电感线圈在电路中还可起到延迟作用，使输出的信号与输入的信号基本不变，而只使输出延迟一段时间，即信号的幅度不变，而仅相位发生变化。

2.注意事项

(1)以仪表测试电感值与Q值时，为求数据正确，测试引线应尽量接近元件本体。

(2)电感类元件，其铁心与绕线容易因温升效果产生感量变化，需注意其本体温度必须在使用规格范围内。

(3)电感器之各层绕线间，尤其是多圈细线，亦会产生间隙电容量，造成高频信号旁路，降低电感器之实际滤波效果。

(4)电感器之绕线，在电流通过后容易形成电磁场。在元件位置摆放时，需注意使相临之电感器彼此远离，或绕线组互成直角，以减少相互间之感应量。

本文总结了电感器的应用电路以及注意事项。另外，电感在低频时，一般呈现电感特性，既只起蓄能，滤高频的特性。但在高频时，它的阻抗特性表现的很明显。有耗能发热，感性效应降低等现象。不同的电感的高频特性都不一样。所以在使用时要多加注意。
