电感器充电与放电的原理介绍

电感器在电路中主要起到滤波、振荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用，并且电感器在电子电路中是经常见到的，如炒菜用的电磁炉里面有线圈盘它是特制的电感、电源变压器、电流互感器以及扼流圈都是电感。下面将来说说电感器是如何进行充电与放电的。

1.电容器介绍

电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器，但只有一个绕组。电感器具有一定的电感，它只阻碍电流的变化。如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它;如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。

电容器

2.充电原理

为了能够清楚表述充电的原理，我们可以用下面的电路模型来进行说明问题。当我们把开关拨到1的位置的时候，由于电感的自感应原理，会建立一个左正右负的感应电动势来阻碍电源对线圈的充电电流，此时电感线圈L里的电流会慢慢增大，与电感线圈的灯泡此时的亮度会慢慢变亮。从这个渐亮的过程我们可以推测到电感总是阻碍自身电流的变化的。

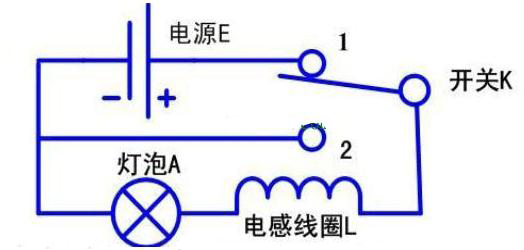

电路模型

3.放电原理

当我们把开关拨到2的位置时候会发现灯泡A并不会立即熄灭，而是慢慢熄灭的。这时候电感线圈相当于一个电动势，其电感的左边是正极右边是负极。电感储存的电能逐渐被灯泡消耗完。所以我们看到灯的亮度由亮慢慢变暗最后熄灭这样一个渐进的过程。从这个电感的充电放电过程可以看出，电感中的电流是不能突变的，因此我们常常称电感元件是“惯性元件”。
