不同用途的二极管详解:工作原理与场景应用全面分析

返回列表来源:壹芯微 发布日期 2025-04-07 浏览:-



在电子电路的构建中,二极管是不可或缺的基础器件之一。它具有单向导通的特性,并衍生出多种功能各异的子类型,广泛应用于整流、稳压、保护、开关、发光等多个领域。根据用途的不同,二极管的种类在工作机理、电气参数、结构特性等方面也呈现出显著差异。

1. 整流二极管

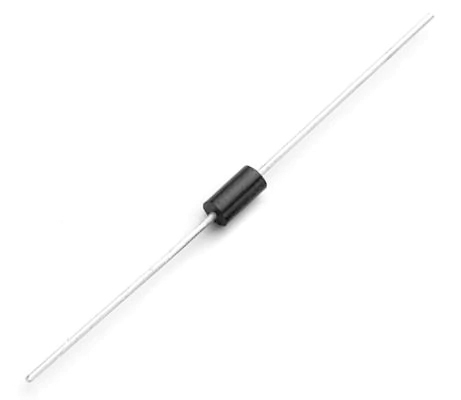

整流二极管是应用最广泛的一类,主要功能是将交流电信号转换为直流电。它在正向电压作用下导通,反向则截止,从而实现单向传输电流。整流二极管常被用于线性电源、充电器、适配器等场景中。以1N4007为例,它具有1000V的反向耐压和1A的电流承载能力,适用于中低功率电源整流电路。全波整流与桥式整流结构中,整流管的正确接入能够有效提升输出效率。

2. 齐纳二极管

齐纳二极管专用于稳压用途,其最大特征是在反向击穿状态下能够维持恒定电压。其内部结构允许在特定反向电压下稳定工作,而不会损坏元件。它通常与限流电阻配合使用,构成简易稳压单元,用于对模拟电路、微控制器供电等敏感应用提供电压保护。例如5.1V齐纳管经常出现在小功率信号板电源输入口,用于限制电压波动。

3. 肖特基二极管

肖特基管因金属与半导体构成的结构结构,具有极低的正向压降(通常为0.2V~0.4V)和极快的切换速度。工作原理基于热电子注入效应,不载流子复合过程,存在因此开关损耗极小。它被广泛认为是DC-DC转换模块、逻辑电路保护、射频校正等高速或高压电路中。其以MBR2045CT为例,它常用于电源输出端口提升效率并降低热消耗。

4. 发光二极管(LED)

发光二极管在正向偏置下通过PN结产生电子和空穴复合,然后释放光子,产生可见光或红外光。不同的材料使LED发出的颜色和波长不同。目前,LED不仅用于指示灯、显示屏,还广泛用于照明系统、背光源、汽车大灯等领域。在使用时,请特别注意限流,因为过电流会损坏芯片。

5. TVS二极管

TVS(Transient Voltage Suppression)二极管专为电路抗浪涌设计而生。当遭遇静电放电、雷击脉冲或插拔干扰等瞬态高压时,TVS管能够在极短的时间内导通并将电压钳制在安全区间,从而保护芯片不被击穿。其响应时间在皮秒级别,常用于USB、HDMI、CAN总线及通信接口等抗扰设计中。例如SMAJ58CA广泛用于工业信号线保护。

6. 光电二极管

光电二极管在反向偏压下对光敏感,能将光信号转为电流。其原理是光照使PN结中产生电子-空穴对,形成光电流。该类器件广泛用于红外遥控接收器、光电开关、自动门传感器、光强检测模块等领域。与光敏电阻不同,光电二极管响应速度更快,适合对响应时间有较高要求的场合。

7. 变容二极管

变容管利用PN结在反向电压下的结电容变化特性,在电路中起到可调电容的作用。其原理是随着反向偏压升高,耗尽区扩大,导致电容降低,反之亦然。这种特性使其成为VCO(电压控制振荡器)、调谐电路、频率合成器等中频射频电路中的核心元件之一。变容二极管常用于收音机、无线电接收器等设备中实现自动调谐。

8. 快恢复二极管

快恢复二极管专为高频切换场景设计,特别是在高压高速整流中广泛使用。与普通整流管相比,它具有更短的反向恢复时间,从而降低电磁干扰和能量损失。典型应用包括开关电源、高频逆变器、电机驱动模块等。例如UF4007就是一款典型的快恢复器件,适用于频率数十kHz级别的电源系统。

9. ESD保护二极管

静电放电保护二极管,专门用于防止人体接触、电缆插拔等过程中产生的静电击穿敏感器件。其动作原理与TVS类似,但封装更小,功耗更低,响应速度更快。常用于移动设备接口、SIM卡电路、按键电路保护等紧凑电子产品中。

总结

从整流、电压调节到抗干扰保护,不同类型的二极管各自承担着独特而关键的任务。深入理解这些二极管的工作机制和应用需求,不仅有助于提升电子电路的稳定性与安全性,也为工程师在原理设计与器件选型时提供了更加明确的参考依据。合理运用这些器件,将显著优化系统整体性能,实现更可靠的电子方案。
