在电子系统中，整流桥作为实现交流转直流的重要器件，其工作效率和可靠性与器件本身的电气参数密切相关。而封装形式，作为连接内部芯片与外部电路的重要介质，不仅承担着机械保护和电气连接的功能，还直接影响整流桥在电气参数变化下的工作表现。随着应用场景的多样化，整流桥的电流、电压、功率损耗及热管理等参数不断提高，这对封装形式的适应性提出了更高要求。

一、电流参数对封装的适应性要求

整流桥的电流容量决定了其在电路中能承受的最大工作电流。当电流等级提升时，器件内部产生的热量也随之增加。因此，封装在应对大电流应用时，需要具备足够的电流承载能力和优秀的导热通道。

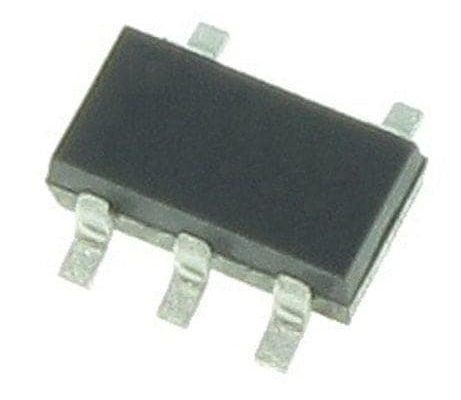

在中低电流的场合，例如家用电器中的电源模块，常采用SMA、SMB等SMD封装。这类表贴封装体积小、可自动贴装，适合大规模生产。然而在工业控制或汽车电子中，工作电流通常在数十安培甚至更高，DIP封装及TO-220、TO-247等大尺寸封装更为适用。这些封装形式配备更粗的引脚和更大的接触面积，有效降低电阻和电感，提高载流能力，满足大功率需求。

二、电压等级与封装绝缘能力匹配

随着应用电压的不断攀升，整流桥在高压环境下运行成为常态。封装形式必须具备良好的绝缘性，避免电气击穿或电弧击损。

在中高压应用中，塑封材料的选择极为关键。环氧树脂封装因具备良好的绝缘性能与抗湿热能力而广泛应用；而在极端高压（如工业变频器、充电桩）环境下，陶瓷封装则成为更可靠的选择。其绝缘等级高，电气稳定性强，能有效应对高压下的电场集中和击穿风险。

此外，封装设计还需考虑爬电距离和击穿路径，例如增加封装边缘厚度或设计更长的引脚间距，从结构上防止电击穿。

三、热阻与结温控制对封装设计的影响

热管理是决定整流桥长期稳定运行的关键。随着电流和功率密度的上升，芯片在封装内部产生的热量更难以有效释放，如果散热设计不当，器件的结温将迅速升高，进而影响电性能甚至导致失效。

封装热阻越低，其热传导效率越高，器件结温就越容易控制。在实际封装设计中，如TO-220、D²PAK等封装常集成金属底板或散热片接口，便于与外部散热器连接，提升散热效率。而对于表贴型封装，则更多依赖于PCB的热铜层和过孔设计来实现热扩散。因此，SMD封装在满足热性能的前提下，对PCB设计提出了更高要求。

在功率要求极高的场景，例如电动汽车的整流模块或工业变流器，模块化封装成为趋势。这类封装通过内部铜基板、陶瓷绝缘层和整体散热结构形成集成化解决方案，大幅提升热管理能力。

四、适应参数变化的封装设计策略

由于整流桥所服务的系统千差万别，封装设计应具备一定的通用性与可扩展性。在器件开发阶段，工程师通常通过以下几种方式来应对电气参数的变化：

1. 多封装共用设计：提供相同芯片但封装不同的产品版本，满足不同热、电、尺寸需求。

2. 热仿真与电气仿真协同优化：在设计初期利用仿真手段模拟高负载环境下的热流分布、电压场强，提前排除热设计隐患。

3. 模块化封装演进：对于大功率需求，采用封装集成设计，减少引线电感、增强散热路径，实现多芯片并联能力。

五、案例分析：工业整流电源模块的封装适应性设计

以某工业整流电源为例，输入为三相380V交流，输出需提供30A直流电流，整流桥选型需兼顾高耐压（大于1000V）和强载流能力。实际选型中，采用TO-247封装的整流桥模块，并加装带翅片散热器。通过调整PCB铜层厚度和优化散热片接触界面，成功将器件结温控制在安全范围内。该设计同时预留了相同电气参数但SMD封装的兼容版本，以便在空间受限或需自动化生产时快速替换。

总结

封装形式不仅是整流桥的物理外观，更是连接芯片性能与外部环境的重要桥梁。随着整流桥电气参数的不断提升，封装形式必须具备良好的适应性，从导电性、绝缘性到热管理能力，全面满足不同场景下的技术需求。未来，随着材料技术和仿真技术的发展，封装在整流桥性能发挥中将发挥更为核心的作用。
