12N65」MOS场效应管导通条件和基本开关电路解析

型号:12N65(12A,650V)

封装:TO-220

品牌:壹芯微|类型:场效应管MOSFET

多种封装 尺寸不同 参数一致 免费样品 欢迎咨询


导通条件

NMOS管和PMOS管的导通条件不一样。

对于NMOS,当Vg-Vs>Vgs(th)时,MOS管导通,即G极和S极的差大于一定值,MOS管会导通,但是也不能大太多,Vgs(th)和其他参数需要看MOS管的SPEC。

对于PMOS,和ZMOS管是相反的,当Vs-Vg>vsg(th)时,PMOS管导通,即S极和G极的差大于一定值,MOS管会导通,但是也不能大太多,同样的,具体参数看SPEC。


基本开关电路

NMOS管一般用在信号控制上

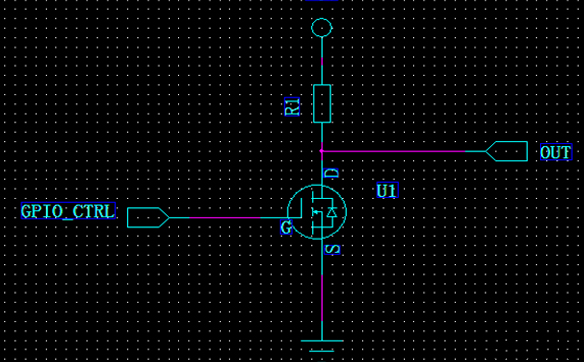

如下,当MOS管截止时,OUT通过电阻R1上拉至+5V,Vout=5V;

当GPIO_CTRL电压大于MOS管开启电压时,MOS管导通,D极电压等于S极电压,OUT=0V;


「12N65」MOS场效应管导通条件和基本开关电路解析 - 壹芯微

PMOS管常用在电源开关上。

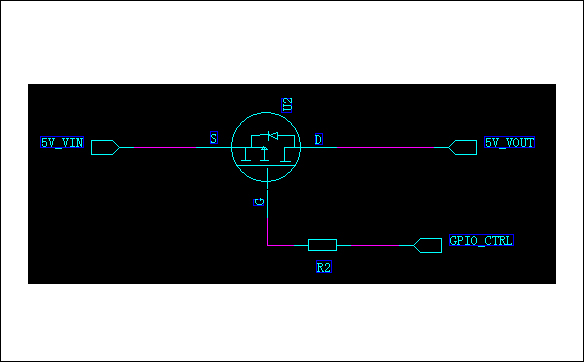

当GPIO_CRTL=0V,S和G极压差大于MOS管开启电压时,MOS管导通,5V_VOUT=5V_VIN;

「12N65」MOS场效应管导通条件和基本开关电路解析 - 壹芯微



12N65」采购优质国产二/三极管Mosfet选壹芯微(专注领域 专业品质),国内知名功率半导体生产商,专业进口生产设备,芯片与技术源自台湾,完美替代进口品牌,页面右侧联系销售一线或工程师为您提供参数,选型,样品申请,规格书与技术支持,欢迎咨询
