1117-5.0稳压电路引脚及参数中文资料(图) - 壹芯微

返回列表来源:壹芯微 发布日期 2021-07-22 浏览:-

1117-5.0稳压电路引脚及参数中文资料(图) - 壹芯微

1117-5.0(三端稳压管稳压电路)

品牌:壹芯微|类型:稳压电|封装:SOT-223/SOT-89/SOT-252|多种封装 尺寸不同 参数一致 免费样品 欢迎咨询


一般特征:

· 1A典型输出电流

· 三端可调或固定

· 1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V输出

· 内置热保护 快速瞬态响应


主要参数
参数\型号1117-5.0

PD(mW)500

IO(mA)800

Vi(V)17

VO(V)4.950~5.050


Iq(mA)11

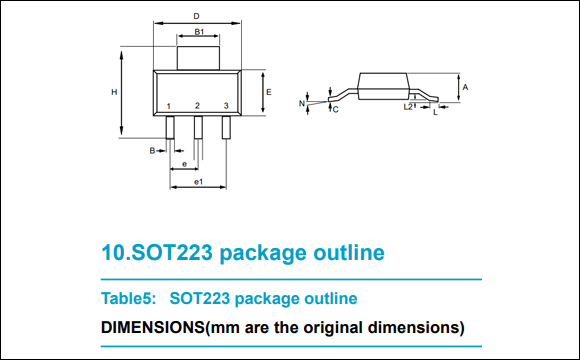

封装(PAKAGE)SOT-223/SOT-89/SOT-252


1117-5.0

1117稳压芯片

1117稳压芯片中文资料



1117-5.0」采购优质国产二/三极管Mosfet选壹芯微(专注领域,专业品质),国内知名功率半导体生产商,专业进口生产设备,芯片与技术源自台湾,完美替代进口品牌,页面右侧联系销售一线或工程师为您提供参数,选型,样品申请,规格书与技术支持,欢迎咨询
