快恢复二极管型号参数及作用-壹芯微二极管

返回列表来源:壹芯微 发布日期 2017-05-23 浏览:-

  对于二极管来说,加在其两端的电压由正向变到反向时,响应时间一般很短,而相反的由反向变正向时其时间相对较长,此即为反向恢复时间,当二极管用做高频整流等时,要求反向恢复时间很短,此时就需要快恢复二极管(FRD),更高的超快恢复二极管(SRD),开关二极管,最快的是肖特基管(其原理不同于以上几个二极管)

  快恢复二极管具有开关特性好、反向恢复时间短、正向电流大、体积较小、安装简便等优点、可作高频、大电流的整流、续流二极管,在开关电源、脉宽调制器、不间断电源、高频加热、交流电机变频调速等电子设备中得到了广泛的应用。

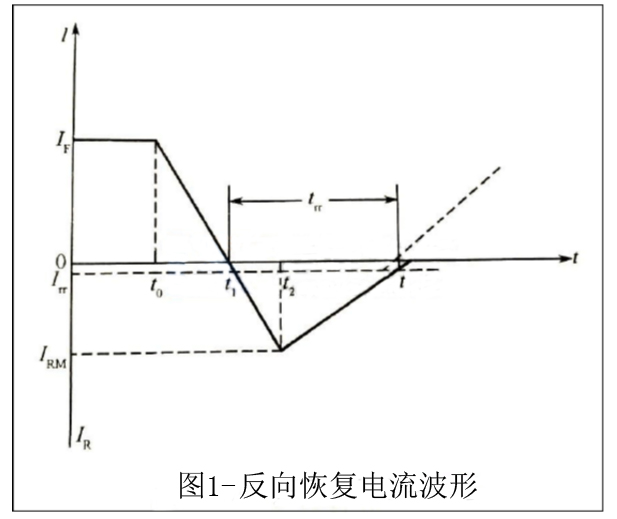

  快恢复、超快恢复二极管的一个重要参数是反向恢复时间TRR,其定义是:电流流过零点由正向转换成反向,再由反向转换到规定的值Irr时的时间间隔。它是衡量高频续流、整流器件性能的重要技术参数。Trr的定义可由图1所示的反向恢复电流的波形加以说明。QQ图片20170524143827.jpg

 图1中,IF为正向电流,IRM为最大反向恢复电流,IRR是反向恢复电流。通常规定IRR=0.1IRM。当T=T0时,正向电流I-IF,当T>T0时,由于整流器件上的正向电压突然变成反向电压,因此正向电流迅速降低,并在T=T1时刻,I=0.然后整流器件上流过反向电流IR,并且IR逐渐增大,在T=T2时刻达到最大反向恢复电流IRM值,此后受正向电压的作用,反向电流逐渐减小,在T=T3时刻达到规定值IRR。从T2到T3的反向恢复过程与电容器的放电过程比较相似。快恢复二极管的反向恢复时间TRR一般为几百纳秒,正向压降约0.6v,正向电流达几安至几千安,反向峰值电压为几百到几千伏。

  快恢复二极管的反向恢复时间 Trr为100-500ns (纳秒),可工作于几十千-几百千Hz的频率范围;

  高效率二极管反向恢复时间 Trr为50-100ns (纳秒)可工作于几百千以上Hz的频率范围;

  超快恢复极二极管的反向恢复时间 Trr为25-75ns (纳秒),工作频率更高;

  肖特基极二极管的反向恢复时间 Trr为3-5ns (纳秒);

常见快恢复二极管型号参数:

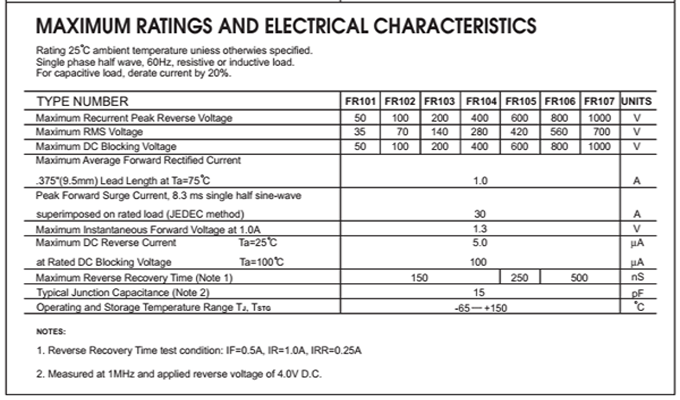

1A系列:FR101、FR102、FR103、FR104、FR105、FR106、FR107

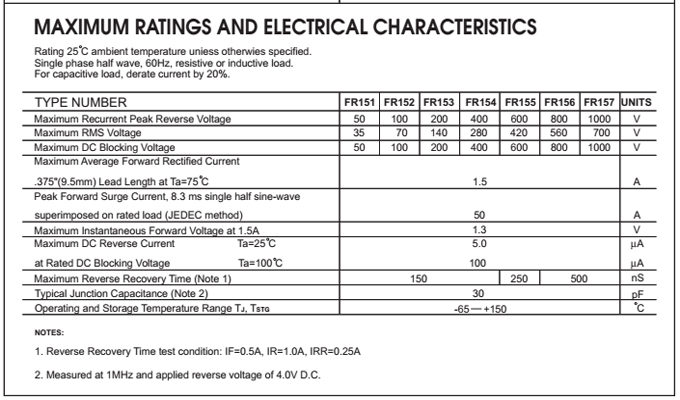

1.5A系列:FR151、FR152、FR153、FR154、FR155、FR156、FR157

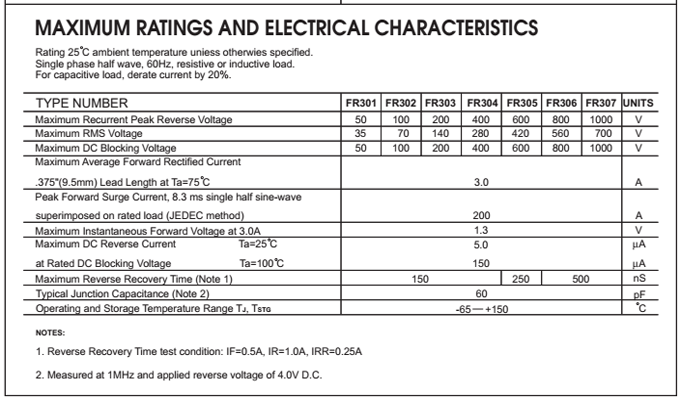

3A系列:FR301、FR302、FR303、FR304、FR305、FR306、FR307


常见高效率二极管型号及参数:

1A系列:HER101、HER102、HER103、HER104、HER105、HER106、HER107、HER108

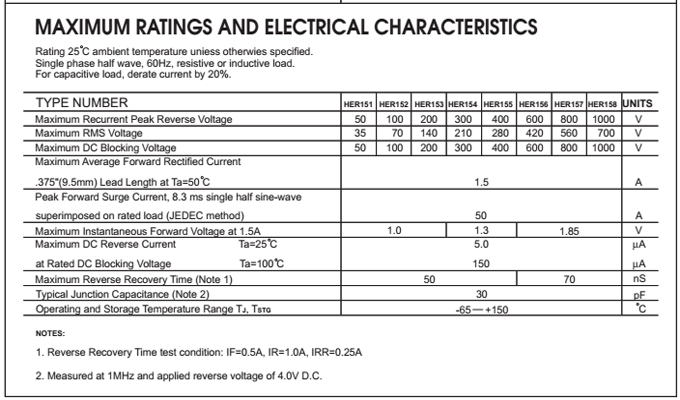

1.5A系列:HER151、HER152、HER153、HER154、HER155、HER156、HER157、HER158

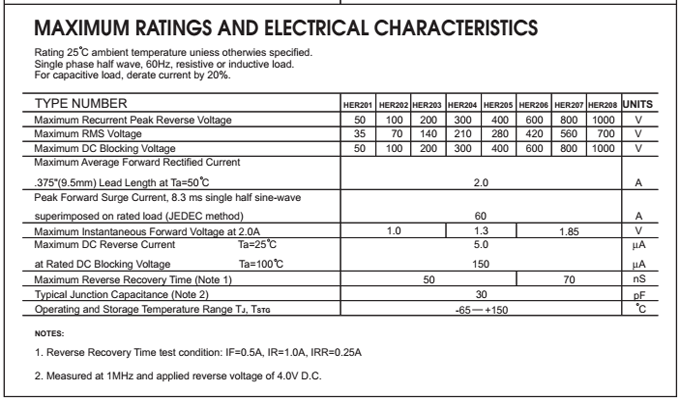

2A系列:HER201、HER202、HER203、HER204、HER205、HER206、HER207、HER208


3A系列:HER301、HER302、HER303、HER304、HER305、HER306、HER307、HER308

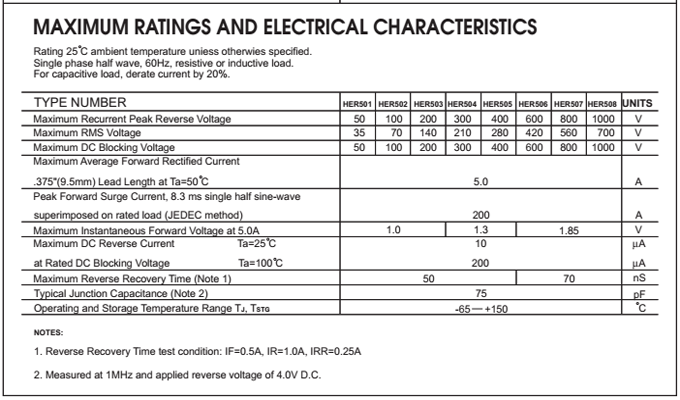

5A系列:HER501、HER502、HER503、HER504、HER505、HER506、HER507、HER508


超快恢复极二极管型号及参数:

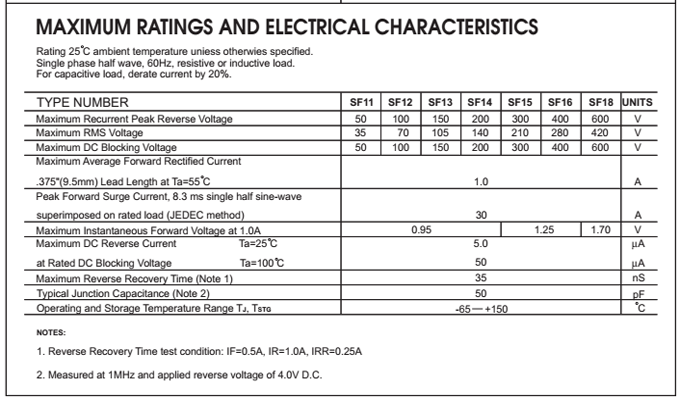

1A系列:SF11、SF12、SF13、SF14、SF15、SF16、SF18

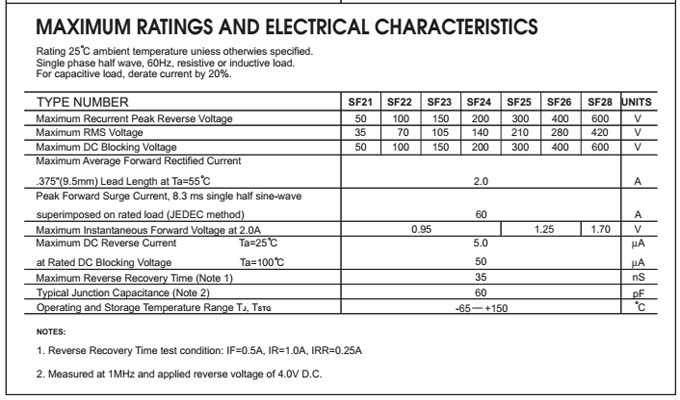

2A系列:SF21、SF22、SF23、SF24、SF25、SF26、SF28


3A系列:SF31、SF32、SF33、SF34、SF35、SF36、SF38

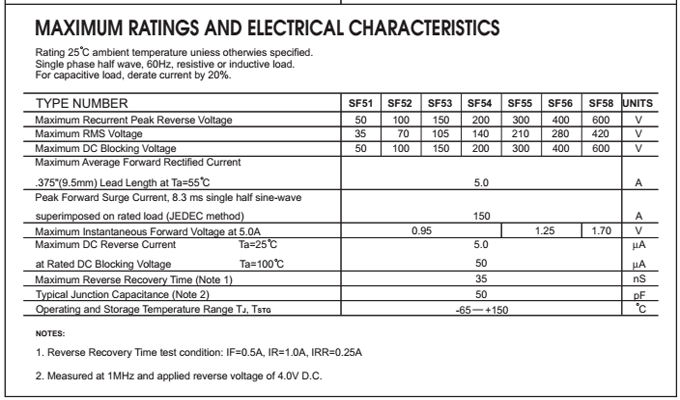

5A系列:SF51、SF52、SF53、SF54、SF55、SF56、SF58


肖特基极二极管型号及参数:

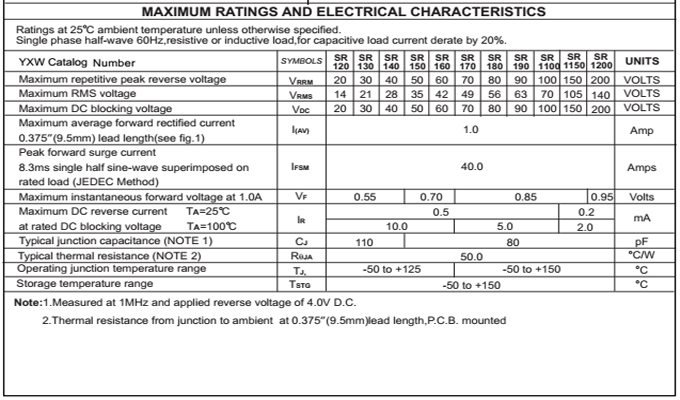

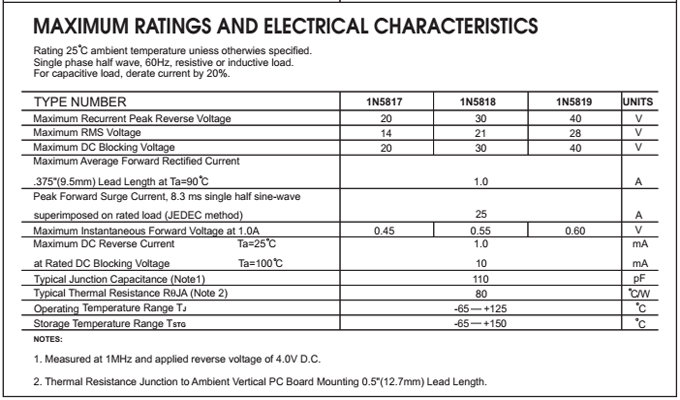

1A系列:1N5817、1N5818、1N5819、SR120、SR130、SR140、SR150、SR160、SR170、SR180、SR190、SR1100、SR1150、SR1200

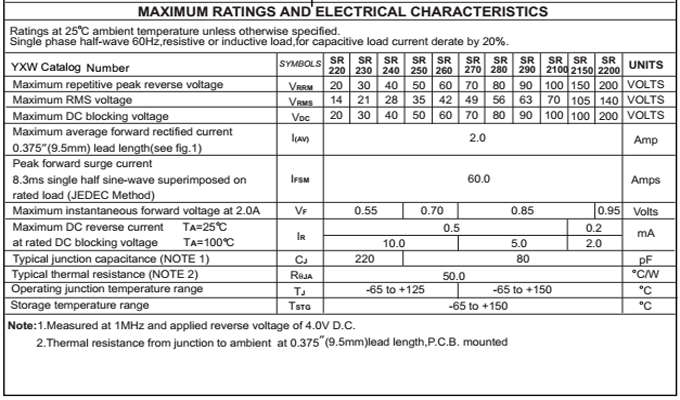

2A系列:SR220、SR230、SR240、SR250、SR260、SR270、SR280、SR290、SR2100、SR2150、SR2200

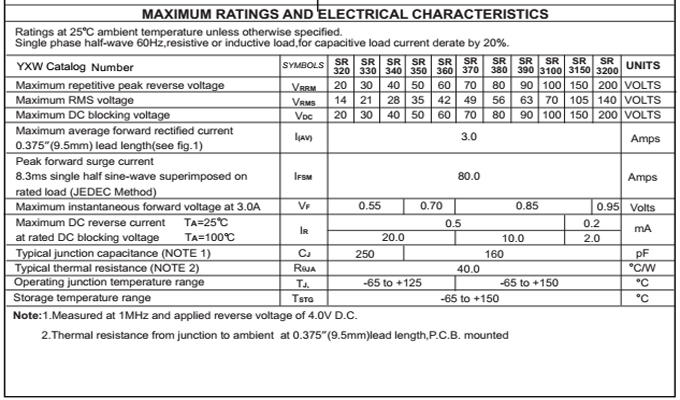

3A系列:SR320、SR330、SR340、SR350、SR360、SR370、SR380、SR390、SR3100、SR3150、SR3200

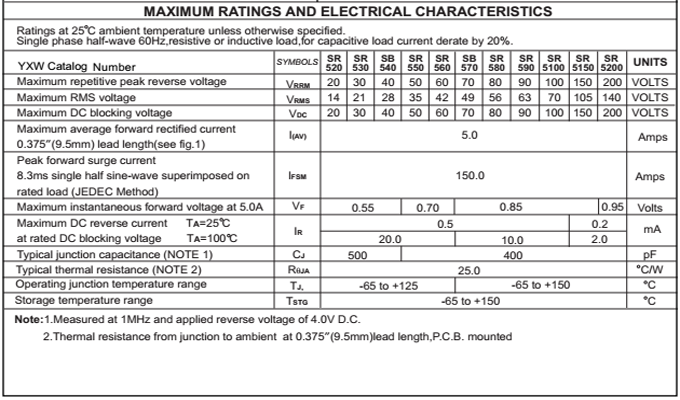

5A系列:SR520、SR530、SR540、SR550、SR560、SR570、SR580、SR590、SR5100、SR5150、SR5200
