肖特基二极管常见型号及作用-壹芯微二极管

返回列表来源:壹芯微 发布日期 2017-05-13 浏览:-

肖特基(Schottky)二极管,又称肖特基势垒二极管(简称 SBD),它属一种低功耗、超高速半导体器件。最显著的特点为反向恢复时间极短(可以小到几纳秒),正向导通压降仅0.4V左右。其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管,也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。

1.肖特基Schottky)二极管的正向压降比快恢复二极管正向压降低很多,所以自身功耗较小,效率高。2.由于反向电荷恢复时间极短,所以适宜工作在高频状态下。3.能耐受高浪涌电流。4.目前市场上常见的肖特基管最高结温分100℃、125℃、150%、175℃几种(结温越高表示产品抗高温特性越好。即工作在此温度以下不会引起失效5.它也有一些缺点:是其耐压较低及反向漏电流稍大。选时要全面考虑。肖特基二极管一般用在电源次级输出整流上面。

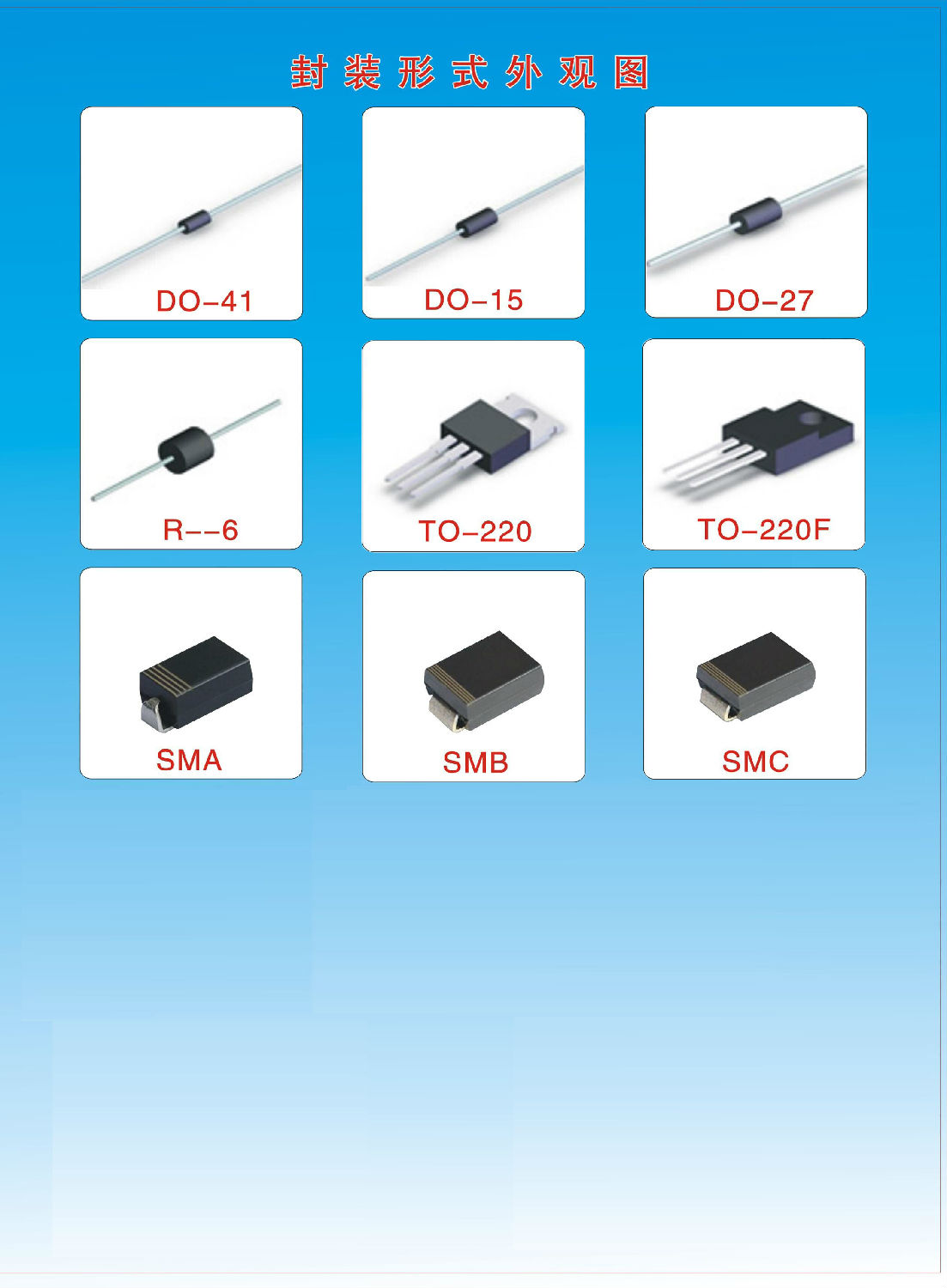

一、肖特基常见型号封装




二、肖特基二极管常见型号及参数

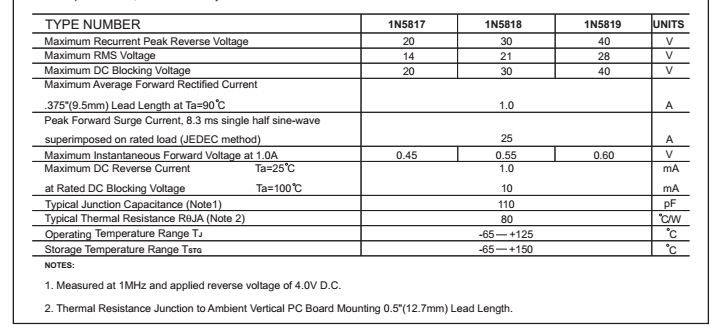

DO-41封装:

1N5817、1N5818、1N5819、SR120、SR130、SR140、SR150、SR160、SR170、SR180、SR190、SR1100、SR1150、SR1200


肖特基1A

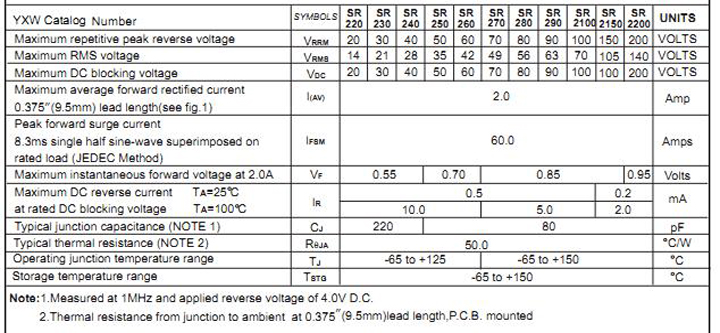

DO-15封装:

SR220、SR230、SR240、SR250、SR260、SR270、SR280、SR290、SR2100、SR2150、SR2200

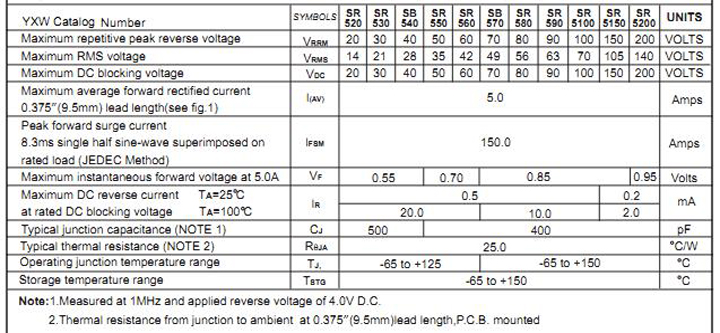

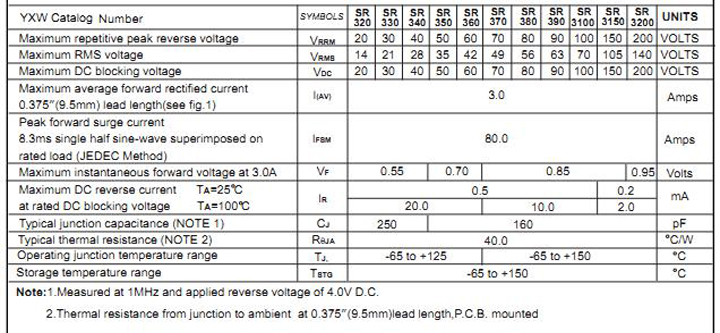

DO-27封装:

SR320、SR330、SR340、SR350、SR360、SR370、SR380、SR390、SR3100、SR3150、SR3200、SR520、SR530、SR540、SR550、SR560、SR570、SR580、SR590、SR5100、SR5150、SR5200


DO-27

DO-27

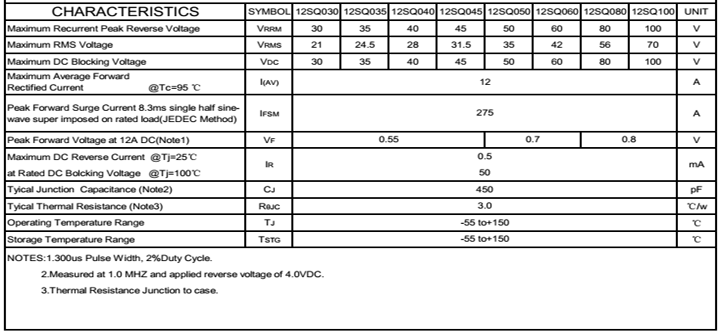

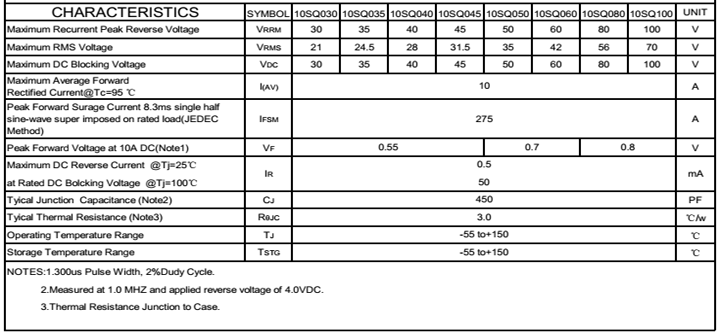

R-6封装:

10SQ030、10SQ035、10SQ040、10SQ045、10SQ050、10SQ060、10SQ080、10SQ100、12SQ030、12SQ035、12SQ040、12SQ045、12SQ050、12SQ060、12SQ080、12SQ100、15SQ030、15SQ035、15SQ040、15SQ045、15SQ050、15SQ060、15SQ080、15SQ100


R-6

R-6

R-6

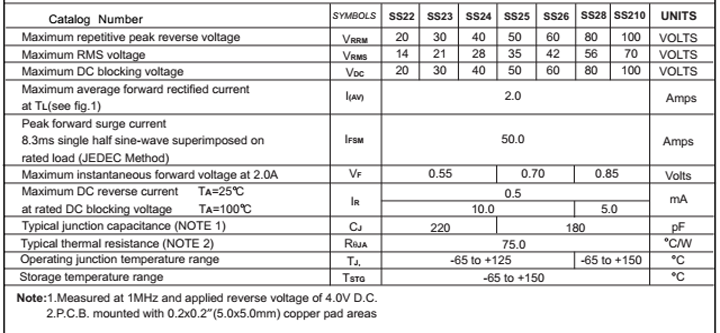

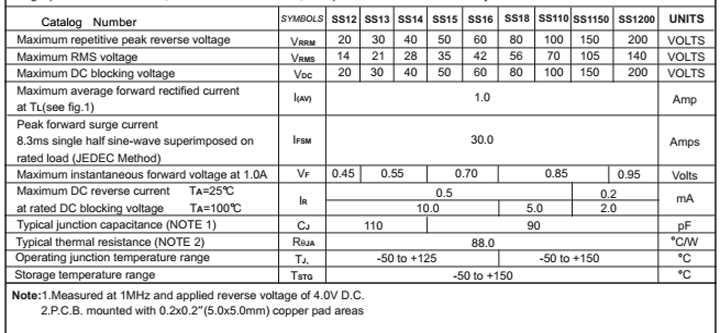

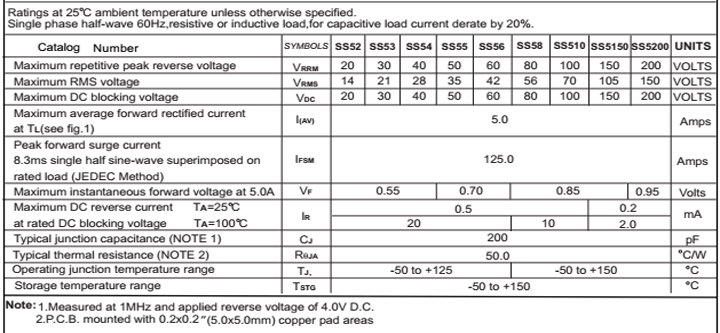

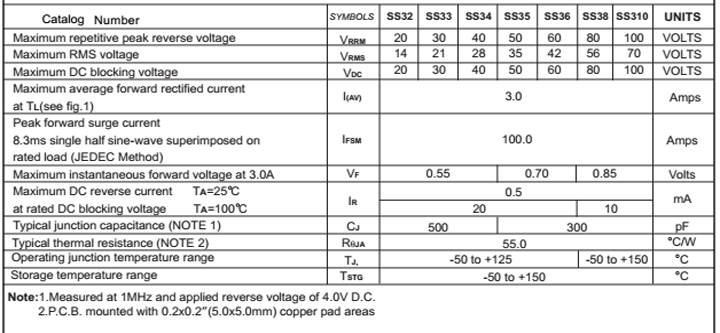

SMA、SMB、SMC封装:

SS12、SS13、SS14、SS15、SS16、SS18、SS19、SS110、SS1150、SS1200、SS22、SS23、SS24、SS25、SS26、SS28、SS29、SS210、SS2150、SS2200、SS32、SS33、SS34、SS35、SS36、SS38、SS39、SS310、SS3150、SS3200、SS52、SS53、SS54、SS55、SS56、SS58、SS59、SS510、SS5150、SS5200

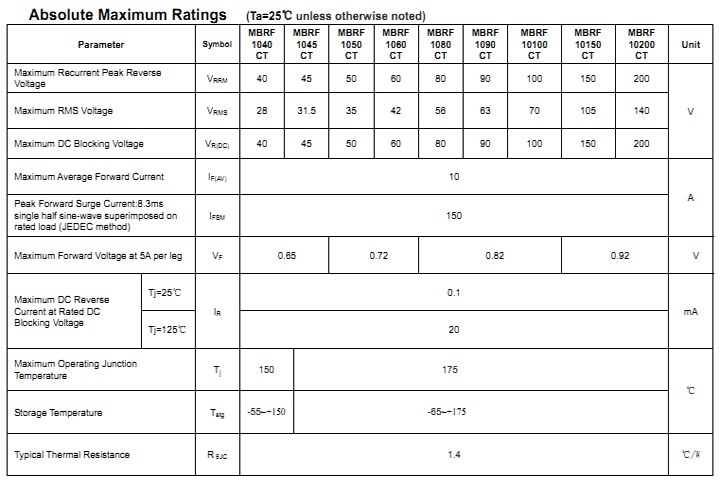

TO-220、TO-220F封装:

MBRF1040、MBRF1045、MBRF1050、MBRF1060、MBRF1080、MBRF1090、MBRF10100、MBRF10150、MBRF10200
