快恢复二极管测量方法-壹芯微二极管

返回列表来源:壹芯微 发布日期 2017-05-24 浏览:-

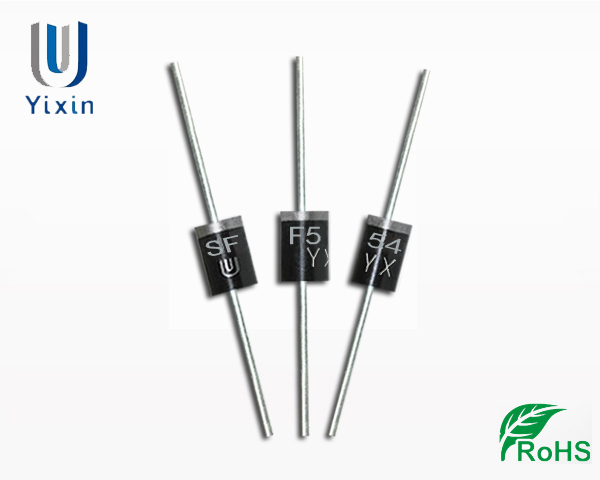

 快恢复二极管(简称FRD)是一种具有开关特性好、反向恢复时间短特点的半导体二极管,主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中,作为高频整流二极管、续流二极管或阻尼二极管使用。 快恢复二极管的内部结构与普通PN结二极管不同,它属于PIN结型二极管,即在P型硅材料与N型硅材料中间增加了基区I,构成PIN硅片。因基区很薄,反向恢复电荷很小,所以快恢复二极管的反向恢复时间较短,正向压降较低,反向击穿电压(耐压值)较高。


  快恢复二极管的检测方法与塑封硅整流二极管是相同的,即先用Rx1k挡检测一下其单向导电性,一般正向电阻为4.5kΩ左右,反向电阻为无穷大;再用Rx1挡复测一次,一般正向电阻为几欧,反向电阻仍为无穷大。

  1、有些单管有3个管脚,中间的为空脚,一般在出厂时剪掉,但也有不剪的。

  2、若在对管中有一只管子损坏,则可作单管使用。

  3、如果整流二极管和行输出阻尼二极管大都在15.6kHz或31.5kHz以上的高频电路中工作的话。电路不仅要求二极管有足够的耐压,而且还要求二极管具有良好的开关特性,即具有很短的反向恢复时间,因此必需使用快恢复二极管。如果采用普通整流二极管,由于此类二极管的反向恢复时间太长,当某一周期的行脉冲正向导通后,二极管还来不及反向截止,反向脉冲部分就已经涌来了,这势必给此类二极管造成较大的反向电流,使用二极管结间温度上升,结间温度上升又会使反向电流增大、耐压降低,最终导致二极管击穿。因此不易采用普通整流二极管代换快恢复二极管。
