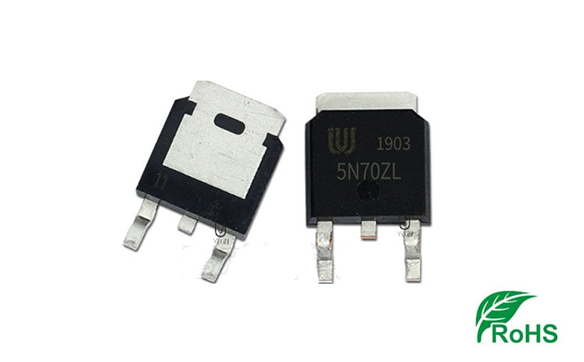

5N70Z - Power MOSFET(功率MOS场效应管)
5A,700V LOGIC N-CHANNEL MOSFET
5N70Z(MOS)场效应管参数,5N70Z场效应管引脚图,5N70Z场效应管中文资料

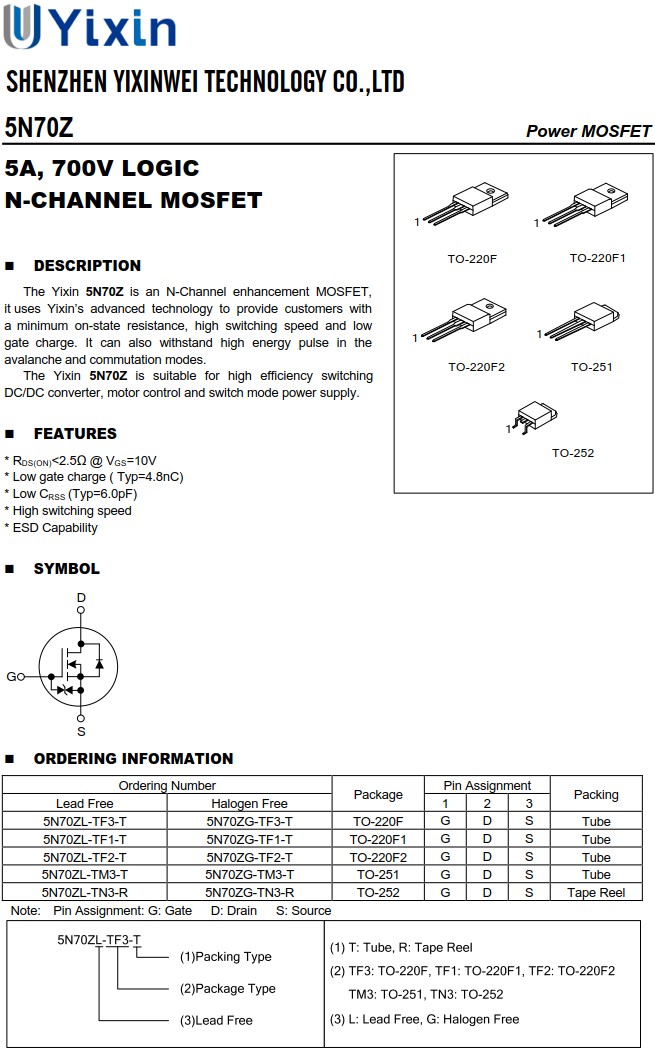

5N70Z的概述:
5N70Z是一款N沟道增强型MOSFET,它采用先进技术为客户提供最小的导通电阻、高开关速度和低栅极电荷。 它还可以承受雪崩和换向模式下的高能量脉冲。
5N70Z适用于高效开关DC/DC转换器、电机控制和开关模式电源。
5N70Z的特性:
*RDS(ON)<2.5Ω @ VGS=10V
*低栅极电荷(Typ=4.8nC)*低CRSS(Typ=6.0pF)
*高切换速度
*ESD能力

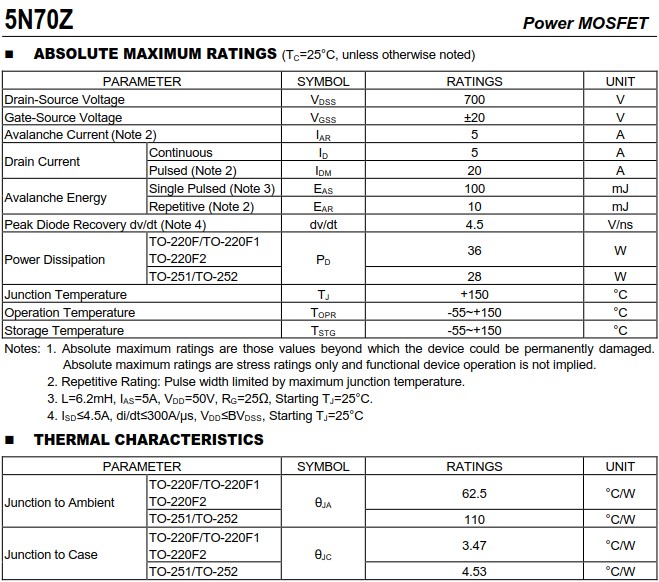

5N70Z的绝对最大额定值(TC = 25°C,除非另有说明):
Drain-SourceVoltage漏源电压,VDSS:700V
Gate-SourceVoltage栅源电压,VGSS:±20V
AvalancheCurrent雪崩电流(注2),IAR:5A
DrainCurrentContinuous漏极电流持续,ID:5A
DrainCurrentPulsed漏极电流脉冲(注2),IDM:20A
AvalancheEnergySinglePulsed雪崩能量单脉冲(注3),EAS:100mJ
AvalancheEnergyRepetitive雪崩能量重复(注2),EAR:10mJ
PeakDiodeRecovery二极管峰值恢复(注4),dv/dt:4.5V/ns
PowerDissipation功耗,TO-220F/TO-220F1/TO-220F2,PD:36W
PowerDissipation功耗,TO-251/TO-252,PD:28W
JunctionTemperature结温,TJ:+150°C
OperationTemperature工作温度,TOPR:-55~+150°C
StorageTemperature储存温度,TSTG:-55~+150°C
注意:1.绝对最大额定值是指超出该值可能会永久损坏设备的那些值。
绝对最大额定值仅是应力额定值,并不暗示功能设备操作。
2.重复额定值:脉冲宽度受最大结温限制。
3.L=6.2mH,IAS=5A,VDD=50V,RG=25Ω,起始TJ=25°C。
4.ISD≤4.5A,di/dt≤300A/µs,VDD≤BVDSS,起始TJ=25°C
