影响整流二极管性能的封装类型:选择指南

返回列表来源:壹芯微 发布日期 2025-01-18 浏览:-



整流二极管在电子电路中发挥着重要作用。它们通常用于将交流电转换为直流电,广泛应用于电源管理、信号整流等领域。二极管的性能与封装类型密切相关。选择正确的封装不仅可以提高器件的可靠性和稳定性,还直接影响器件的运行效率。本文详细介绍了影响整流二极管性能的外壳类型,并提供了外壳选择的实用指南。

一、整流二极管外壳类型概述

外壳类型是影响整流二极管工作性能的重要因素之一。外壳的散热、电气性能、尺寸、制造成本等各不相同。封装设计中必须考虑整流二极管。封装类型决定了二极管的应用环境、功率要求和成本预算。因此,了解不同封装类型的特性可以帮助您为您的特定应用场景选择最佳的二极管。

整流二极管的常见封装类型包括DO-41、DO-15、DO-201、SMA和SMB。这些封装形状在功能和应用重点上有所不同,适应不同的性能要求和电路特性。

二、DO-41封装:低功耗应用的首选

DO-41封装是整流二极管最常见的封装。由于体积小、价格低廉而受欢迎。典型的玻璃外壳设计提供了简单的DO-41。该封装通常适用于低功耗应用,例如信号整流、弱电电源及部分通讯设备。

DO-41封装在热性能方面不如其他封装类型,但其简单性和易于量产的特点使其仍然是许多低功耗设备的首选。玻璃封装材料具有一定的绝缘性,可以有效防止短路等故障的发生。

三、DO-15封装:中等功率应用的理想选择

DO-15封装比DO-41稍大,通常用于中等功率应用。与DO-41相比,DO-15可以传输更大的电流,这就是它在汽车电路和电池充电系统中被广泛使用的原因。它具有比DO-41更高的散热能力,适用于需要更高功率输出的应用。

DO-15封装的主要优势在于它拥有中等尺寸,并且能够提供更强的电流处理能力,可以有效散发二极管在工作过程中产生的热量,从而延长器件的寿命。

四、DO-201封装:大功率应用的值得信赖的选择

DO-201封装通常用于需要大功率传输的应用,包括大功率整流器,例如适用于转换器和高性能电源。与DO-41和DO-15相比,DO-201封装具有更佳的散热性能,可以有效处理更大的功率负载。它具有更大的外壳和金属端子设计,使二极管能够承受更高的工作温度。

DO-201封装广泛应用于工业控制设备、汽车电气系统和其他需要高功率转换的设备。其主要优点是提供稳定的工作性能和较长的使用寿命,特别适合高应力的工作环境条件。

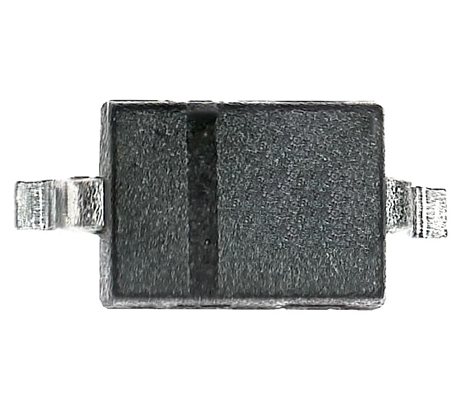

五、表面贴装封装(SMD封装)

随着电子设备变得越来越小,表面贴装(SMD)正在成为一种趋势。SMD封装的整流二极管比传统引线封装具有许多优势,特别是在体积和生产效率方面。SMD封装的二极管广泛用于手机、笔记本电脑、家用电器和其他消费电子产品。

在SMD封装中,二极管通过焊接直接附着在PCB表面上,省去了传统封装方法所需的复杂引线设计,大大提高了生产效率并降低了制造成本。缺点是散热性能比较差。高性能应用需要特别注意热管理。

六、如何选择合适的封装类型

选择合适的封装类型需要综合考虑多种因素。首先,根据电路的功率要求选择合适的封装。在外形尺寸方面,对于低功耗应用可以选择小型封装如DO-41,而对于高功率应用则更适合高功率封装如DO-201。其次需要考虑散热问题。封装的散热能力直接影响二极管的工作稳定性。因此,对于高性能应用,应优先选择散热性能更好的封装类型。

此外,封装尺寸和成本也是重要的选择因素,取决于性能和散热。对于需要紧凑设计和节省成本的应用来说,SMD封装无疑是最佳的选择。最后,需要根据电路的使用环境,选择具有合适抗干扰性和绝缘性的外壳。

总结

整流二极管的封装类型对其性能和应用有很大的影响。通过对常见封装类型的比较分析可以发现,不同的封装形式在功耗、散热性能、成本控制等方面各有优缺点。了解这些封装类型的特点,并根据实际要求选择最优的封装方法,可以大大提高您的电路的可靠性和性能。选择正确的封装不仅是保证整流二极管稳定工作的重要步骤,而且可以保证电路的稳定性。提高整体系统性能和寿命。
