选择肖特基二极管时需要关注的关键参数有哪些

返回列表来源:壹芯微 发布日期 2024-12-30 浏览:-



肖特基二极管因其低正向压降、快速响应以及在高频电路中的广泛适用性而成为许多电子设计中的重要元件。然而,只关注一个参数可能会导致选择不符合实际需求的设备。以下是对一些需要综合考虑的重要参数的分析。

一、正向压降

正向压降是决定肖特基二极管效率的重要因素。较小的正向压降可以有效减少能量损耗。常见的正向压降范围为0.2V至0.4V。

二、最大正向电流

该参数表示肖特基二极管导通时可以承受的最大电流。在实际应用中,电路的工作电流一定不能超过这个限值,否则设备可能会过热甚至烧毁。需要根据电路负载选择合适的电流。

三、反向电压

反向电压是指二极管能够承受反向电压的最高值。如果工作电路的反向电压超过此值,二极管可能会失效。因此设计时需留有足够的反向电压余量,一般选择略高于实际工作电压的型号。

四、反向漏电流

肖特基二极管的反向漏电流通常高于常规二极管。在一些高精度或低功耗应用中,必须考虑漏电流对系统效率和稳定性的影响。

五、反向恢复时间

反向恢复时间是肖特基二极管的优点之一,表示二极管从导通状态切换到截止状态所需的时间。对于高频电路,较短的反向恢复时间可以减少开关时间、降低损耗并提高效率。

六、封装形状和散热能力

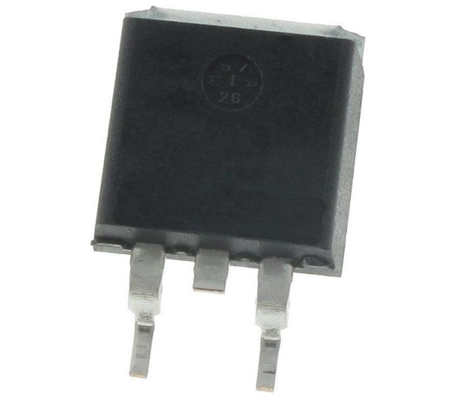

SMA、SMB、TO-220等封装形状的差异直接影响二极管的散热性能和安装方法。对于需要处理大电流或高功率的电路,具有良好散热性的外壳类型尤其重要。同时,紧凑设计需要较小的外壳以节省PCB空间。

七、工作温度范围和热阻

肖特基二极管的工作温度范围和热阻决定其在各种环境条件下的可靠性。高温和过热会导致设备故障,因此必须确保最大结温和热阻满足设计要求。在高温应用中需注意散热设计,避免因温升导致性能下降。

八、结电容

结电容影响肖特基二极管的高频性能。对于高频电路,选择具有低结电容的型号可以提高开关速度并减少信号损失。

九、可靠性和寿命

根据应用场景,选择可靠性好、寿命长的肖特基二极管可以降低维护成本,提高系统稳定性。对于工作在恶劣环境下的电路,建议选择通过相关认证的器件。

十、成本和供应链稳定性

虽然成本不是直接的技术参数,但在大规模生产中非常重要。同时,供应链的稳定性也影响项目的可持续性。建议选择市场信誉良好、货源稳定的品牌。

综上所述,选择肖特基二极管时,应根据应用场景综合考虑多个重要参数,而不是单一指标。结合实际工作条件、性能要求和成本预算,确保选用的型号能保证电路设计的高效稳定运行。
