在现代电子技术领域，MOS管作为重要的半导体器件被广泛应用于各种电路设计和系统集成中。随着集成电路和电子器件能力的不断提高，MOS管封装选型和兼容性方面出现了越来越多的问题。MOS管封装也直接影响散热效率、装置最终系统的工作环境适应性和可靠性。因此，深入研究MOS管封装兼容性问题及其对电路性能的影响已成为重要决策。它是系统设计过程中不可忽视的重要元素。

一、MOS管封装的基本概念

MOS管封装就是通过封装技术来保护MOS管芯片及其周边引脚的过程。这些通常包括塑料包装、金属包装、陶瓷包装等。不同的MOS管封装类型有不同的尺寸和引脚布局。作为散热能力，它们直接影响设备的电气性能和使用场景。在实际应用中，不同封装类型的MOS管有各自的优缺点。设计人员需要考虑的重要问题。

二、MOS管封装与电路性能之间的关系

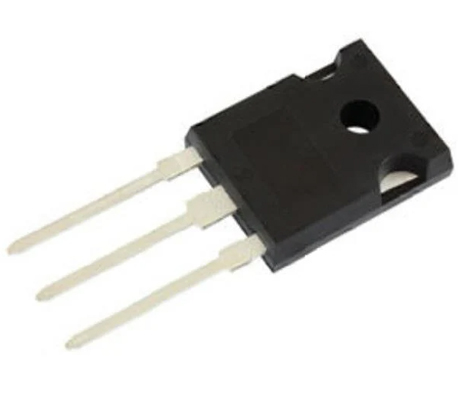

封装影响的不仅仅是管子的物理尺寸。虽然是MOS管，但其电气性能也密切相关。不同封装形状的MOS管，其导通电阻、输入电容、耐压等电气特性不同，影响电路中MOS管的性能。例如，TO-220和TO-247等封装几何形状通常适用于高功率应用。具有优异的引脚排列和散热性能，可有效应对大电流、高功率工作条件。TO-23封装通常用于小型化、低功耗应用。

在选择封装时，电路设计人员必须根据实际要求权衡电气性能和封装类型。例如，如果需要较低的导通电阻以减少开关损耗，则需要选择合适的封装形状。这些变化可能会影响电路时序、信号传输速度和功率效率等重要指标。

三、封装兼容性和热管理

封装的热管理性能直接影响MOS管工作时的热稳定性。随着功率密度的增加，MOS管封装的散热问题变得尤为突出，热阻和散热面积直接影响器件的工作温度。选择不兼容的封装形式会导致MOS管在工作过程中变得过热，影响其性能和使用寿命。封装兼容性对于热管理尤其重要，特别是在并联使用多个不同封装类型的MOS管时。由于散热能力不同，电路设计时可能会出现电路故障或损坏，因此选择封装兼容的MOS管非常重要，以保证封装内各器件的运行，在相应的温度范围内稳定运行。

四、MOS管封装机械结构和兼容性

除了电气性能和热管理之外，MOS管封装机械结构对兼容性也有重要影响。封装尺寸、引脚间距和引脚布局等因素都会发挥作用。如果不同封装的MOS管尺寸不兼容或者管脚排列不匹配，在电路设计时可能会出现安装不方便、接触不良等问题。当将管子连接到不同的应用环境以确保MOS适应性时，设计人员通常会准确计算和选择封装尺寸和引脚布局。选择与电路板兼容的外壳类型不仅可以简化组装过程，还可以减少需要大规模生产的消费电子产品等产品中出现电路故障的机会。标准化的封装形式往往能有效降低生产成本，提高装配效率。

五、封装兼容性对系统可靠性的影响

在电子系统的长期运行中，MOS管的封装兼容性问题可能会对系统的长期稳定性和可靠性产生影响。封装的质量直接关系到MOS管的工作稳定性。封装不当会造成接触不良、接触不良、短路等问题，从而导致系统故障。封装不兼容还会导致系统内的电磁干扰问题，尤其是在高频和高功率应用中。这可能会导致电路变得不稳定，还可能损坏其他主要部件。因此，设计人员在选择型号时，应根据不同的应用需求，选择兼容的MOS管封装格式，以确保即使在复杂的操作中也能长期稳定运行，避免由于封装不匹配而导致系统故障和可靠性。

六、封装兼容性问题的解决方案

为了解决MOS管的封装兼容性问题，设计人员可以使用多种策略。首先，不同类型封装之间的兼容性问题可以通过标准化封装标准来简化，例如来自国际标准化组织 (ISO) 和其他行业机构的标准。通常会制定统一的封装标准，以便不同厂家生产的MOS管能够兼容一定程度的兼容性。其次，设计者可以在PCB设计阶段充分考虑封装尺寸、引脚布局等因素，选择兼容的封装格式，从源头上解决兼容性问题。此外，包装技术的不断发展导致了许多新的包装形式的出现，包括裸包装。将芯片封装、板上芯片 (COB) 等应用到您的实际设计中。这些新的封装形式为提高电路性能、降低功耗、改善散热等方面、解决MOS管兼容性问题提供了新思路。

总结

MOS管封装兼容性是电路设计中的一个重要问题，不容忽视。封装形式的选择直接关系到器件的电气性能、散热效率、机械灵活性和系统可靠性。考虑封装对电气性能、热管理和机械结构的影响，以确保您选择的MOS管可靠运行，在高效、稳定的工作环境中。通过深入研究并正确解决封装兼容性问题，可以显著改进电子系统性能和可靠性，为未来的技术发展奠定了坚实的基础。
