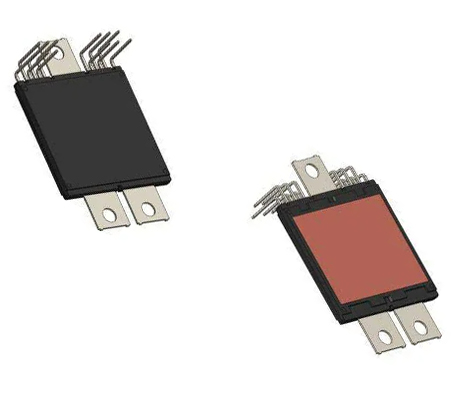

作为电压控制的半导体元件，场效应晶体管（FET）经常用于电子设备中。其工作原理是通过栅极电压控制源极和漏极之间的电流，使设计人员能够为不同的应用选择最佳的器件。本文对场效应晶体管的主要参数进行了详细分析，并说明了如何评估和选择最佳场效应晶体管参数。

一、最大漏极电流（IDmax）

最大漏极电流（IDmax）是指场效应晶体管的漏极在正常工作条件下能够承受的最大电流值。选择场效应管时，必须根据负载要求、工作环境和电流负载评估最大漏电流，否则可能会导致设备损坏或性能下降。例如，在功率转换和放大电路中，需要保证所选场效应管的IDmax高于实际要求，以避免器件过载。

二、最大漏源电压（VDSmax）

最大漏源电压（VDSmax）表示场效应晶体管可以承受的最大漏源电压。如果工作电压超过这个值，在为电路选择供电电压时，必须决定其是否能承受电路的最大电压。例如，在高压开关电源中，VDSmax必须明显高于电路的最大电压，以避免短路和故障。

三、栅源电压（VGSmax）

栅源电压（VGSmax）是场效应晶体管的栅极和源极之间允许的最大电压。由于栅极电压通常决定场效应晶体管是否导通，因此必须特别注意VGSmax，以避免因电压过高而导致栅极失效。在选择场效应晶体管时，应注意实际工作中VGSmax会很大，以保证器件长期稳定工作。

四、阈值电压（Vth）

阈值电压（Vth）是栅源电压的最小值。此时场效应晶体管开始导通。Vth的值直接影响场效应晶体管的开关速度和开关特性。由于电路设计要求，特别是在开关电源和放大器中，Vth值太低会增加漏电流。另一方面，如果Vth值太高，可能会出现开启延迟。选择合适的Vth值可以提高电路的整体效率。

五、导通电阻（RDS(on)）

导通电阻（RDS(on)）是场效应晶体管导通时漏极和源极之间的电阻。该参数直接影响场效应晶体管的导通效率，并降低性能。RDS(on)越低，线路损耗越低，器件效率越高。对于高频应用或功率放大器，具有低RDS(on)的场效应晶体管可以显著降低功率损耗，这提高了整个系统的效率。

六、输入电容（Ciss）和输入电阻（Rg）

输入电容（Ciss）和输入电阻（Rg）是影响开关速度和驱动能力的重要参数。Ciss是栅极之间的电容，Rg为栅极电阻。对于高速开关应用，应选择Ciss低的场效应晶体管，因为较高的Ciss值会减慢开关响应。同时，选择输入电阻时还必须考虑电路的控制能力。如果输入电阻太高，可能需要更高的栅极驱动电流。

七、最大功耗（PDmax）和工作温度范围（Toper）

最大功耗（PDmax）是指场效应晶体管可以承受的最大功耗。选择场效应晶体管时，应保证器件的PDmax高于实际应用的功率，以保证器件长期稳定工作。

工作温度范围（Toper）决定了场效应晶体管可以正常工作的温度范围。在高温环境下使用时，应选择顶部宽度较宽的器件，以保证高温下稳定工作。工作温度考虑因素在功率放大器等高功率应用中尤其重要。

八、如何评估和选择合适的场效应晶体管

在选择合适的场效应晶体管时，首先考虑其操作要求。您需要明确您的要求，了解电路以及各个参数的实际要求。以下是选择场效应管的一些建议。

1. 电流和电压要求：根据电路选择具有足够IDmax和VDSmax的场效应管。这确保了设备即使在高负载条件下也能正常工作。

2. 开关性能：如果电路需要快速开关特性，应选择Vth和Ciss值较低的FET，以提高开关速度并降低驱动功耗。

3. 效率要求：对于电源应用，RDS(on)和PDmax非常重要。选择具有低RDS(on)的场效应晶体管可显著降低传导损耗，并允许选择具有合适PDmax的器件。

4. 环境适应性：工作环境的温度和湿度影响现场性能。因此，特别是对于工业或汽车应用，应选择具有较宽工作温度范围（Toper）的器件。

总结

作为重要的半导体器件，场效应晶体管的参数有：最大漏源电压、最大漏极电流、栅源电压、阈值电压、导通电阻等。全面了解阈值电压和导通电阻等参数有助于设计人员根据实际要求选择合适的场效应晶体管，提高对合适场效应晶体管的正确评估和选择，不仅保证了可靠性、效率和性能，也提高了电路的工作效率，并减少了长期使用过程中的错误，增强了系统的整体性能。
