直流电源的纹波是交流成分在理想的直流电压中叠加的结果。这些变化可能来自电源内部元件的特性、负载变化或不足够的电源滤波。由于直流电源的纹波可能会影响电子设备的性能，因此准确测量直流电源的纹波至关重要。这样做是为了确保系统能够正常运行。

一、直流电源纹波的影响因素

纹波的大小和频率对电源的稳定性、电子设备的功能、以及系统的噪声干扰等都有直接影响。电源的负载波动、设计不当的滤波器或开关频率不合适都会导致纹波增大，进而影响电压质量。

二、选择合适的测量工具

测量直流电源纹波的准确性依赖于所选的测量工具。常见的测量工具包括示波器、交流毫伏表和频谱分析仪。

1. 示波器：示波器是测量直流电源纹波的最常用工具之一，它可以实时显示电压波形，并直观展示纹波的幅度和频率。选用示波器时，需确保其带宽足以捕捉到高频纹波，并且采样率应足够高，以便精确捕捉快速变化的信号。

2. 交流毫伏表：如果只需要测量纹波的有效值（RMS），使用交流毫伏表是一个高效的选择。它适用于定量分析纹波的幅度大小，能够精确测量低至毫伏级的纹波。

3. 频谱分析仪：对于需要分析纹波频率分布的情况，频谱分析仪是理想的工具。它能够提供详细的频率成分，帮助识别纹波的来源及特性，尤其在高频应用中尤为重要。

三、直流电源纹波测量步骤

选择合适的测量设备：根据测量需要的准确度和电源特性，选择示波器或毫伏表等合适的仪器。

1. 连接仪器：将仪器正确连接到电源输出端。示波器的探头应直接接触电源输出端，确保信号的捕捉不被干扰。

2. 调整测量设置：设置示波器的时间基准、垂直放大倍数等参数，确保可以清晰显示纹波波形。对于交流毫伏表，设置适当的量程以确保测量准确。

3. 观察并记录纹波：启动电源并观察示波器上的电压波形，记录纹波的峰-峰值或有效值。对于交流毫伏表，直接读取显示的有效值即可。

4. 分析纹波数据：通过测量结果，分析纹波的频率和幅度，判断其是否在设备允许的范围内。如有必要，调整电源设计以减少纹波影响。

四、测量时的注意事项

1. 良好的接地：确保测量设备接地良好，以避免测量误差。

2. 仪器的选择与校准：确保使用的测量工具已通过校准，并具备足够的带宽和采样率。

3. 测试环境的稳定性：尽量在稳定的环境中进行测试，避免温度和湿度变化对测量结果的影响。

4. 滤波器和负载：在测量时，确认电源的负载和滤波器设置，以排除不必要的波动源。

五、如何减少纹波

1. 优化滤波设计：选择合适的滤波器，以有效地减少高频纹波。增加滤波电容或改进滤波电路设计，可以显著提高电源的稳定性。

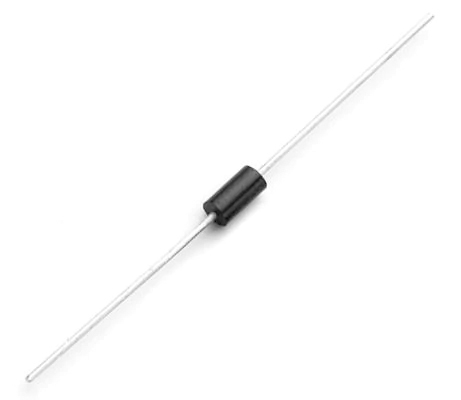

2. 合理配置电源元件：通过选用具有较高线性度的电源元件，如低噪声的整流二极管和高效的开关管，可以减少纹波的产生。

3. 调整开关频率：适当的调整开关频率，避免频率过高或过低带来的纹波增大问题。

总结

准确测量直流电源的纹波需要合适的测量工具、精确的测量步骤和对电源特性的全面了解。通过选择合适的仪器，调整测量参数，并采取优化电源设计的措施，能够有效减少纹波，提高电源的质量，从而确保电子设备的稳定运行和长时间可靠性。
