电源反向连接是电子设备设计中的常见问题，尤其是在DIY项目和产品原型中。电源接反常常会导致设备损坏或故障。为了应对这一挑战，设计人员通常使用反向电源电路进行保护。本文详细介绍了四种常见的电源防反接方案，可以帮助您有效防范电源反接电路带来的风险。

一、二极管反极性保护电路

二极管反极性保护是最常见的保护方法。二极管的单向导电特性可以保护电路。当电源反向时，二极管自动阻止电流流向负载，从而保护后续电路免受损坏。

工作原理：假设电源正极为D+，负极为D-，负载为RL。当电源正极接D+时，电流从D+平稳流向RL再流向D-，负载RL工作正常。另一方面，当电源正负极接反时，二极管D1的单向导通特性使其截止，断开回路，负载RL无法工作。

这种方法易于实现，成本效益高，适合低功耗和低电流应用。然而，二极管反向开关的缺点是会引入压降，因此必须根据应用的电压要求来选择。

二、桥堆整流器防反接电路

桥堆电路通常用于对交流信号进行整流，但也可以有效防止直流电源的反接。桥堆由四个二极管组成，可以对输入的交流或直流进行整流并防止反极性。

工作原理：当桥式电路提供直流电源时，无论电源的正极和负极如何连接，四个二极管中的两个始终导通，形成闭环。桥堆中自动选择适当的电流路径以维持电流流动并保护负载免受损坏。这种设计常见于需要高可靠性和高负载的应用中，如工业厂房或高性能电源模块。

优点是可以处理大电流，缺点是结构复杂，成本高，在某些情况下，性能可能会下降。

三、继电器反接防止电路

继电器反接防止电路利用继电器的开关特性来保护电源。当电源反向时，继电器不会闭合，从而阻止电流流向负载并防止设备损坏。

工作原理：在此设计中，继电器通常连接到电源输入。如果电源正负极连接正确，继电器触点将闭合，电流将顺利流向负载。如果设备极性反接，继电器触点将不会闭合，电流将无法流向负载，设备无法正常工作。

继电器防反电路的优点是可以处理较大的电流，适合需要较高功率保护的应用，但动作速度较慢，结构也较复杂。

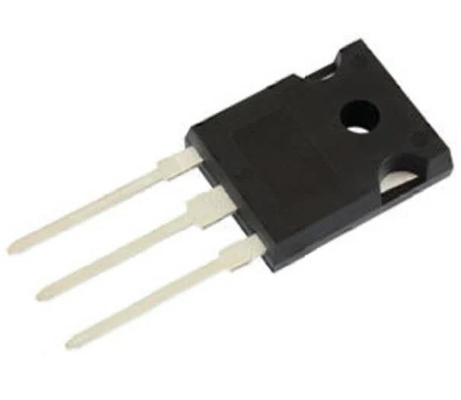

四、MOSFET反接防止电路

MOSFET反接防止电路（场效应晶体管）利用内置二极管来实现防止电源反向时电流流动的反接电路，保护负载免受损坏。

工作原理：MOSFET内置体二极管，当电源反向时，MOSFET的体二极管关闭，自动阻止电流流动，负载无法接收到电流。当电源正向连接时，MOSFET导通，负载即可正常工作。

这种电路设计的优点是响应速度快，效率高，没有明显的功率损耗，非常适合高效率应用。缺点是需要较高的设计水平和较高的成本，适合对效率要求较高的项目。

结论

防反接电路设计在现代电子产品中发挥着重要作用。无论是低功耗应用还是高性能工业设备，合适的防反接电路都可以有效保护设备，防止电路设计时可能出现的风险。根据实际应用需求选择最佳的反极性保护方案，可以提高设备的可靠性和安全性，并为设计提供有价值的参考。
