如何选择与连接防反接二极管:提升电路保护的实用指南

返回列表来源:壹芯微 发布日期 2025-01-14 浏览:-



反极性保护二极管是任何电路设计中不可忽视的重要组件,特别是在需要保护电路免受反电源极性造成的损坏的情况下。反极性保护二极管的选择和连接方法非常重要。虽然比较简单,但需要深入了解其工作原理和连接方式,以确保电路稳定可靠。本文详细介绍了如何选择和连接防反极性二极管以提高电路保护的有效性。

一、了解阻塞二极管的基本工作原理

二极管具有单向导电性,这是其作为阻塞二极管应用的基础。具体来说,如果二极管的阳极连接到正电压,阴极连接到负电压,则二极管将导通,电流将流过电路。当电源反接时,二极管的阳极连接到负电压,阴极连接到正电压。在这种情况下,二极管会关闭,阻止电流流动。这一特性使得二极管成为理想的元件,可以有效防止由于反向电流接入而导致电路损坏。

反极性二极管通常用于电源输入端,以防止电路在极性反转时短路或过热,并避免反向电流造成的损坏。在这种配置中,二极管可以有效地阻止反向电流进入电路,保护后端设备免受损坏。

二、选择防反极性二极管的注意事项

选择合适的防反极性二极管,不仅关系到电路的保护效果,而且直接影响到电路的稳定性。选择反极性保护二极管时需要考虑的重要事项是:

1. 最大正向电流 (IF)

反极性保护二极管的最大正向电流额定值必须与电路的实际需求相匹配。在选择二极管时,需特别关注其最大正向电流值,确保其大于或等于电路中可能流过的最大电流。如果二极管的电流容量不足,可能导致二极管损坏或电路不稳定,影响整个电路的正常运行。

2. 反向电压(VR)

反向电压是二极管在反向电压模式下可以承受的最大电压。对于有反极性保护的电路,二极管的阻断电压必须大于电源电压,以便在电源反接时二极管不会因过高的阻断电压而损坏。

3. 恢复时间和开关速度

在一些高速电路中二极管的恢复时间和开关速度也非常重要。选择时必须考虑电路的响应速度,以便二极管能够快速响应并及时改变状态,提供有效的保护。

4. 工作温度范围

二极管的工作温度范围必须与实际电路环境相匹配。高温环境会影响二极管的性能。因此,为了保证稳定工作,需要选择能够适应温度波动的二极管。

三、反极性保护二极管的常见连接方式

反极性保护二极管的连接方式一般分为串联和并联,其中串联是最常见的。

1. 串联方法

串联是连接阻塞接触二极管最常用的方法。在这种配置中,二极管的阳极连接到电源的正极,阴极连接到负载的正极。如果电源正向连接,二极管将导通,电流将流过负载。相反,如果电源反转,二极管就会阻断并阻止电流流动,从而保护电路免受反向电流的影响。

2. 并联方法

在特殊情况下也可以使用并联。此时二极管的阳极连接电源的正极,阴极连接负载的正极。当电源极性反转时,二极管是更常见和实用的反极性保护解决方案,因为在大多数情况下它们可以以串联方式轻松有效地实现电源反接保护功能。

四、如何优化阻塞二极管的使用

除了正确选择和连接阻塞二极管外,还可以考虑其他几点,以进一步提高电路的稳定性和可靠性:

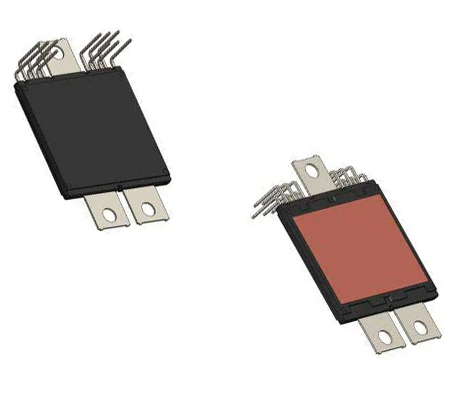

1. 选择合适的封装

二极管的封装形式直接影响散热性能和电路稳定性。对于大功率电路,选择正确的封装形式可以有效降低功率损耗,提高整体电路的效率。

2. 与限流电阻一起使用

在某些应用中,使用反极性保护二极管和限流电阻将为电路提供额外的保护。限流电阻有效限制了电流幅值,避免了过流。

3. 应根据电源类型选择二极管

针对不同的电源类型(交流电源、直流电源等),选择二极管时应考虑电源的特性。例如,直流供电二极管可能需要更高的阻断电压能力,而交流供电二极管可能需要额外的电压稳定能力。

4. 测试和验证

电路设计完成后,测试并验证阻塞二极管是否有效。模拟电源反接,检查电路是否正常工作,观察二极管是否能阻断反接。

总结

虽然反极性保护二极管的选择和连接相对容易,但为了确保对电路进行有效的保护,必须根据电路的要求仔细选择合适的二极管,并使用适当的连接方法。选择二极管时,应重点关注载流能力、阻断电压能力和恢复时间等重要参数。进行连接时,串联方法通常是最可靠的。这些方法可以有效提高电路的保护能力,避免电源反接造成的损坏,为电路提供了强大的安全屏障。
