如何通过参数检测MOS管的工作状态?

返回列表来源:壹芯微 发布日期 2025-04-23 浏览:-

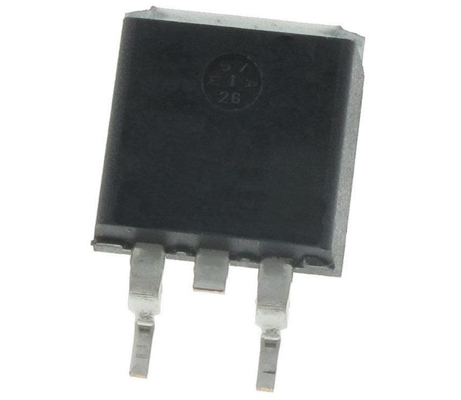

在电子电路中,MOS管(金属-氧化物半导体场效应晶体管)是一个关键的元件,它的工作状态直接决定了电路的性能和稳定性。为了确保MOS管能够正常工作,我们可以通过检测一些关键参数来判断其当前的工作状态。

1. 栅源电压(VGS)的检查

栅源电压(VGS)是影响MOS管是否导通的一个重要参数。对于增强型MOS管,当VGS达到或超过某一阈值(VT)时,MOS管就进入导通状态。若VGS低于阈值,MOS管则处于截止状态。因此,通过测量栅源电压,可以初步判断MOS管是否进入导通区。

步骤:

- 使用万用表或示波器测量栅源电压(VGS)。

- 将VGS与MOS管的数据表中的阈值电压(VT)进行比较。

- 如果VGS大于等于VT,则MOS管处于导通状态;如果VGS小于VT,则MOS管处于截止状态。

2. 漏源电压(VDS)测试

漏源电压(VDS)是MOS管是否正常工作的另一个重要参数。在MOS管导通状态下,漏源电压应较小,表示电流可以顺畅流动。如果漏源电压较大,可能意味着MOS管没有完全导通,或者存在故障。

步骤:

- 测量漏源电压(VDS),并记录数据。

- 在正常导通状态下,VDS应较小。

- 如果VDS过大,可能表示MOS管处于半导通状态,或者栅极电压不足,无法完全导通。

3. 漏极电流(ID)检测

漏极电流(ID)是MOS管导通时的电流值。通过检测漏极电流,可以进一步确认MOS管是否处于正常工作状态。正常导通的MOS管应该允许一定量的漏极电流通过。

步骤:

- 通过电流表检测MOS管的漏极电流(ID)。

- 比较漏极电流值与MOS管的额定值。如果电流值接近额定值,说明MOS管正常导通;如果电流值过小,可能说明MOS管未完全导通。

4. 栅极电流(IG)检查

栅极电流(IG)通常是非常小的,理想情况下为零。栅极电流的存在可能意味着MOS管的栅极有泄漏,或者MOS管的内部出现了故障。检测栅极电流可以帮助诊断MOS管是否健康。

步骤:

- 使用万用表或电流表检测栅极电流(IG)。

- 如果IG接近零,MOS管状态良好;如果IG明显增大,可能意味着MOS管有泄漏或损坏。

5. 电阻测量

在MOS管处于截止状态时,漏极与源极之间的电阻应该非常高;而在导通状态下,漏源电阻应该非常小,接近短路。因此,通过测量漏源电阻,可以确认MOS管的工作状态。

步骤:

- 将万用表设置为电阻档,测量漏极与源极之间的电阻。

- 如果电阻值很高,MOS管处于截止状态;如果电阻值很低,说明MOS管处于导通状态。

6. 使用示波器监测开关波形

对于需要在高速开关应用中的MOS管(如PWM调制等),通过示波器监测MOS管的开关波形,能够精确判断其开关状态。MOS管在导通和截止状态时的波形应该有所不同。

步骤:

- 使用示波器测量MOS管的开关波形。

- 分析波形的上升时间、下降时间、开关频率等参数。

- 确保波形符合预期,若波形异常,则可能表示MOS管工作不正常。

总结

通过检测以上关键参数,我们可以较为准确地判断MOS管的工作状态。这些检测方法不仅能帮助我们确认MOS管是否正常工作,还可以及早发现潜在的故障。掌握这些检测技巧,对于设计和维护电子电路至关重要,能有效提高电路的可靠性和稳定性。
