肖特基二极管和瞬态抑制二极管（TVS 二极管）常用于电子设计中。虽然都是二极管元件，但它们的应用场景和性能特点却截然不同。对于电路设计人员来说，我们详细介绍了肖特基二极管和TVS二极管之间的主要区别。

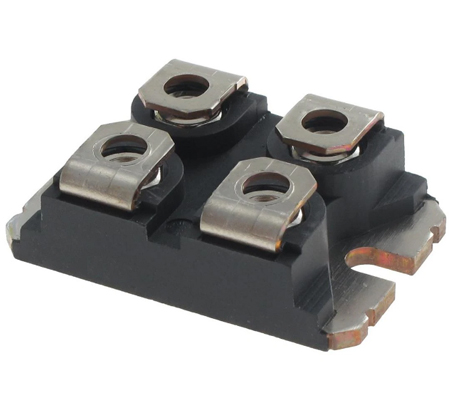

一、肖特基二极管应用场景

1. 开关电源中的高效整流：肖特基二极管与传统二极管相比，具有低正向压降和快速反向恢复特性，从而降低能耗，降低损耗，提高系统效率。

2. DC-DC转换器：在DC-DC转换器中，肖特基二极管因其压降低而成为理想选择，有助于提高转换效率并降低温升。

3. 高速信号整流：肖特基二极管的快速开关功能可在高速信号处理领域实现高效整流或钳位保护，例如高频电路和高速数据通信设备。

二、肖特基二极管特点

1. 低正向压降：肖特基二极管的典型正向压降为0.2V至0.4V，远低于典型的PN结二极管，从而降低功耗，提高效率。

2. 高开关速度：非常短的反向恢复时间使肖特基二极管适合用于高频和高速电路，特别是需要快速开关的应用。

3. 高反向漏电流：与常规二极管相比，肖特基二极管具有高反向漏电流，需要特别注意设计以平衡功耗和性能。

三、TVS 二极管应用和特性

TVS二极管或瞬态抑制二极管主要用于保护电路免受瞬态过压的影响。在极短的时间内吸收浪涌电流，防止损坏电路中的敏感元件。

1. 浪涌防护：TVS二极管广泛应用于通信设备、数据接口等领域，抑制电压尖峰和浪涌，防止电路因过压而损坏。例如，它常用于保护传输线接口、USB接口、HDMI接口等。

2. 汽车电子的保护：在汽车电子系统中，TVS二极管用于保护汽车电子免受电气系统或外部因素引起的浪涌影响。

3. 工业控制系统的保护：在工业自动化和控制系统中，采取防止静电放电和瞬态电压波动的措施，以确保设备在高压环境下安全运行。

四、TVS二极管特点

1. 高瞬态性能：TVS二极管可以承受非常高的脉冲功率，通常为数百瓦到千瓦，这使得它们适合抑制高能瞬态。

2. 低钳位电压：将浪涌电压限制在相对较低的电压水平，保护下游电路免受损坏，并确保器件在正常工作电压下安全运行。

3. 快速响应时间：TVS二极管的响应时间通常在皮秒范围内，可以在极短的时间内快速响应，避免浪涌电流对电路造成损坏。

五、肖特基二极管和TVS二极管的差异

1. 设计目的：肖特基二极管用于高效率整流和快速开关，使其适合低功耗和快速开关应用。TVS二极管的设计目标是保护电路并防止瞬态过压造成的损坏。它们主要用于浪涌保护和静电放电抑制。

2. 工作原理：肖特基二极管在金属-半导体接触处使用肖特基势垒来降低正向压降并加速切换到高电阻状态。

3. 应用：虽然肖特基二极管广泛用于高效电源、DC-DC转换器和高速电路，但TVS二极管主要用于保护电路免受瞬态过电压的影响，广泛用于数据通信、汽车电子和工业控制系统。

六、选择和应用注意事项

1. 肖特基二极管选择：必须注意二极管的正向压降和反向漏电流。选择并选择压降低的型号，以提高效率。根据您的具体应用要求选择合适的开关速度。 在高温环境下，肖特基二极管的反向漏电流会明显增大，因此应选择适合高温环境的肖特基二极管。

2. TVS二极管选择：选择TVS二极管时，根据电路的工作电压范围和峰值功率选择合适的型号，这样才能有效吸收浪涌电流。TVS二极管的钳位电压必须低于被保护器件的耐压额定值，才能有效保护电路免受浪涌损坏。

总结

肖特基二极管和TVS二极管在电路设计中具有不同的任务。前者具有高效率整流和快速开关的特点，适用于高速电路，后者主要用于电路保护，防止临时过压损坏设备。了解特性和应用场景可以帮助设计人员针对特定项目做出适当的选择，从而优化电路性能和稳定性。
