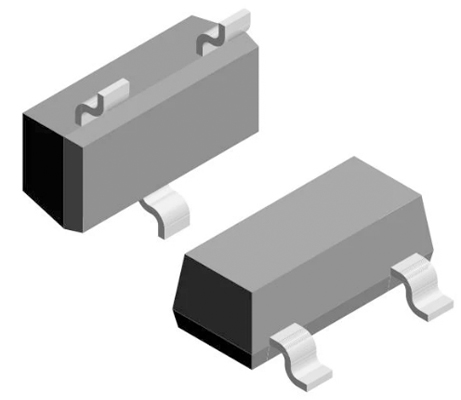

双向瞬态抑制二极管（TVS）是保护电路免受电压突变影响的关键元件。它广泛用于各种电子设备中，防止瞬时过电压造成损害。因此，确保TVS的性能和可靠性是确保电路安全运行的必要条件。

1. 外观检查：检查是否存在物理损伤

在检测TVS的性能前，最基本的步骤是进行外观检查。外观检查能够帮助我们发现TVS二极管是否存在明显的物理损坏，如裂纹、烧蚀、变色或其他异常。这些迹象通常是由于TVS承受了过高的电压或电流，造成其内部结构受损，功能下降或失效。

检查点：

- 裂纹或断裂：这可能是由于二极管受到了过度的瞬态电压，导致结构损坏。

- 烧蚀痕迹：如果TVS的表面有明显的烧焦痕迹，说明二极管已经发生过热，可能无法正常保护电路。

- 变色或脱层：这些现象表明TVS长期处于高压或过载状态，导致元件老化或损坏。

外观检查是一项简单而直接的方法，可以初步排查是否存在物理故障。

2. 电阻测试：检查导通状态

电阻测试是判断TVS二极管是否处于正常工作状态的重要方法。通过测量二极管的正向电阻和反向电阻，可以有效判断TVS是否正常。

操作步骤：

- 使用万用表对TVS进行电阻测量。

- 在正常情况下，TVS的正向电阻应非常低（接近0Ω），而反向电阻则应非常高（接近无穷大）。这表示二极管在无电压情况下应该是截止状态。

- 如果正向电阻过高或反向电阻过低，可能意味着二极管内部的PN结损坏，无法有效地导通或截止。

这种测试能够快速识别出二极管是否存在明显的电气故障。

3. 击穿电压测试：验证TVS的工作电压范围

击穿电压是TVS二极管的重要参数之一，指的是TVS从截止状态切换到导通状态的临界电压。通过击穿电压测试，可以验证TVS在过电压时是否能正常保护电路。

测试步骤：

- 使用可调电源和示波器进行测试。

- 缓慢增加电源输出电压，观察示波器中的电压波形。当电压达到击穿电压时，TVS应迅速导通，电压波形出现突变。

- 记录此时的电压值，并与TVS的规格书中的击穿电压进行比较。

如果测试结果与标称值有较大差异，则可能表明TVS的击穿电压存在偏差，需要进一步检查或更换。

4. 箝位电压测试：确保保护电路的稳定性

箝位电压是指TVS导通后将电路中的电压限制在一定范围内的电压值。箝位电压的准确性直接影响电路的保护效果，因此测试TVS的箝位电压是检验其可靠性的重要步骤。

测试步骤：

- 在击穿电压测试之后，继续增加电源电压，观察电压波形的变化。

- 当电压波形稳定在一定范围内时，记录此时的电压值，这即为TVS的箝位电压。

- 将测得的箝位电压与TVS的规格书中的值进行对比，判断其是否在正常范围内。

如果箝位电压偏高或不稳定，可能会导致电路无法有效抑制瞬态电压，增加电路故障的风险。

5. 电容值测量：评估对高频信号的影响

TVS二极管的电容值是其在导通状态下的等效电容值，通常对信号传输线路和高速数据传输有影响。在高频电路中，过大的电容会导致信号失真，因此测量电容值至关重要。

测试步骤：

- 使用精密电容表测量TVS的电容值。

- 将测得的电容值与TVS规格书中的标准值进行对比。

如果电容值异常，可能意味着TVS在工作时会对高频信号产生干扰，影响电路的稳定性。

6. 响应时间测试：检测保护速度

响应时间是指TVS从截止状态到导通状态所需的时间。响应时间越短，TVS能够在瞬间抑制电压瞬变的能力越强。因此，快速的响应时间对电路保护尤为重要。

测试步骤：

- 使用高速示波器测量TVS的响应时间。

- 连接示波器探头到TVS两端，观察电压波形的变化。

- 记录TVS从关闭到导通的时间，并与规格书中的标准值进行对比。

如果响应时间较长，则可能无法在电压瞬变发生时及时保护电路，从而增加电路损坏的风险。

7. 可靠性评估：长期耐久性测试

除了常规的静态测试外，对TVS进行长期耐久性测试也是评估其可靠性的重要手段。通过模拟长期工作条件下的性能，确保其能在复杂的工作环境中持续提供保护。

测试方法：

- 进行高温、湿度、过载等环境测试，评估TVS在极端条件下的表现。

- 检测TVS的击穿电压、箝位电压、电流承受能力等是否仍保持在正常范围内。

这些测试有助于判断TVS是否能在长期使用中保持其高效性能，确保在电压瞬变的情况下发挥应有的保护作用。

结论

双向瞬态抑制二极管（TVS）的性能与可靠性直接影响电子设备的稳定性和寿命。通过外观检查、电阻测量、击穿电压、箝位电压、电容值、响应时间等多项检测方法，工程师可以全面评估TVS的状态，确保其在实际应用中的正常工作。
