在现代电子系统中，瞬态过电压（如ESD、浪涌、雷击感应等）对敏感芯片的威胁日益加剧。TVS（Transient Voltage Suppression）器件作为核心的防护组件，已被广泛应用于消费电子、汽车电子、工业控制、通信设备等多个领域。但面对市面上种类繁多、参数各异的TVS器件，如何才能快速且准确地选出最适合自己应用的型号？

一、明确电路的基本信息

TVS的选型应始于对目标电路的深入了解。必须首先确定该电路的正常工作电压范围，例如5V、12V、24V等，以及其承受异常电压的能力。除此之外，还需要评估可能面临的瞬态干扰类型，例如来自电源切换、电感元件释放、雷击、电磁干扰等。在一些场景中，比如工业现场或者汽车点火系统，浪涌强度往往远高于办公设备或消费电子，这种差异会直接影响TVS规格的选择。

二、判断电源形式：决定是选单向还是双向TVS

TVS器件按导电方向可分为单向与双向。若你的应用电路为直流供电（如USB接口、DC供电模块等），通常选择单向TVS即可满足防护需求。反之，如果电路连接的是交流电（如AC输入端口、信号交换模块等），则应使用双向TVS器件，因为它能在正负两个方向上均提供保护能力。

一个真实案例是，在家庭用电设备的输入端，由于连接市电，采用双向TVS能有效抑制来自电网的正负方向电压尖峰；而在手机Type-C充电口这种典型直流应用中，单向TVS则足以抵御意外电压冲击。

三、对照关键电气参数进行筛选

接下来是技术性最强的一步：根据应用要求选取合适的参数范围。主要考虑以下几项核心指标：

1. 反向工作电压（VRWM）：需略高于电路最大工作电压，确保在正常状态下不会误触发TVS导通。

2. 击穿电压（VBR）：通常比VRWM略高，是TVS开始导通的电压阈值。

3. 峰值脉冲电流（IPP）：能承受的瞬时冲击电流能力。应确保TVS器件的IPP大于系统可能遭受的最大冲击电流。

4. 最大钳位电压（VC）：在遭遇过压时，TVS会将电压钳制于此值以下，必须确保钳位电压低于系统中其它器件的耐压能力。

5. 结电容（CJ）：对于高速信号接口（如HDMI、USB 3.0、以太网等），应选用低结电容的TVS以避免信号畸变。

在产品选型过程中，充分理解这些参数的相互影响至关重要。举例来说，在为一条CAN通信总线选型时，除了关注电压特性，还必须控制TVS的结电容不超过一定值，否则会影响通信波形完整性。

四、考虑封装形式与安装条件

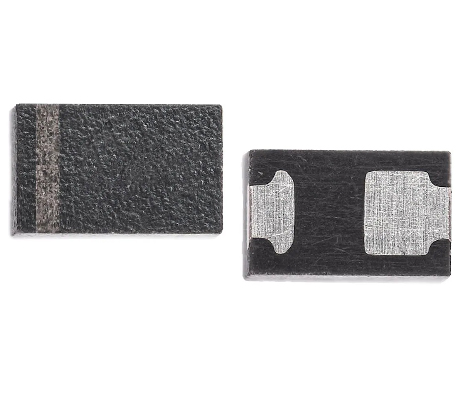

TVS器件的封装种类多样，包括SMA、SOD-323、SOT-23、DO-214等贴片式封装，还有针对高功率应用的模块封装。在空间受限或自动化生产需求较高的场合，贴片型TVS更具优势。而在需要高脉冲功率吸收能力的场合（如工业级浪涌保护），建议采用大封装或并联结构的TVS器件。

此外，不同封装的散热能力、安装便利性也需综合考虑。例如在一款工业PLC的输入接口保护中，由于存在较大浪涌电流，设计人员选用了DO-15封装的大电流TVS，避免了贴片器件在高冲击下的热失效。

五、拓展考虑：符合行业标准并验证可靠性

部分高端应用对TVS器件的可靠性与认证要求较高，比如车规级产品需符合AEC-Q101标准，通信设备则可能要求通过IEC 61000-4-2（ESD）、IEC 61000-4-5（浪涌）测试。因此，在选型后，建议获取厂商的完整技术文档并进行必要的电气仿真和验证测试，确保TVS的参数在实际电路中能真正发挥作用。

总结：系统性选型才能实现有效保护

TVS器件虽小，却是关键的防护壁垒。高效的TVS选型过程不是简单对参数的匹配，而是对电路环境、电源形态、干扰特性与可靠性要求的全盘考虑。只有建立完整的选型流程，结合实际使用场景逐项确认，才能选出既安全可靠又性价比高的TVS产品，为电路系统保驾护航。
