PCB实物拆解:多层板内部的工艺与布局分析

返回列表来源:壹芯微 发布日期 2024-12-23 浏览:-



多层PCB的设计工艺和内部布局对于实现高性能电路功能起着至关重要的作用。通过实物拆解分析,可以深入了解多层PCB的内部结构。工艺特点和布局策略能够帮助更好地理解这一技术基础。

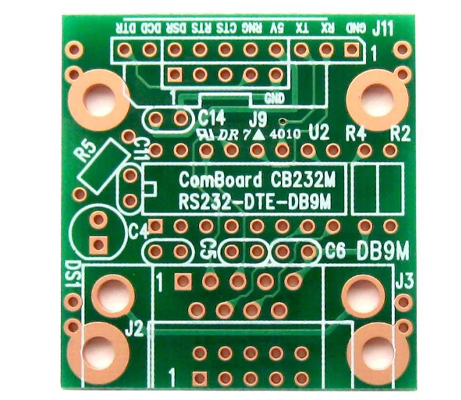

一、PCB多层板内部结构

多层电路板的核心特征是其多层导电结构。这些层通过绝缘介质绝缘并连接。每一层承担特定的任务,例如信号传输、配电或接地板。

1. 四层板通常包括顶部信号层、内部电源层、内部接地层和底部信号层。

2. 六层板在此基础上增加了信号层或接地层,以满足更复杂的设计要求。

这些层通过预浸料或FR4芯基板绝缘,不仅确保了机械强度,而且提高了电气性能。在物理拆卸过程中,可以清晰地看到各层的标记和厚度差异。

制造PCB需要一系列复杂的工艺,包括层压、钻孔、电镀和表面处理。以下是多层PCB的一些典型工艺特点:

1. 层压工艺:将多层铜箔和绝缘材料压合在一起,形成整体结构。

2. 钻孔和电镀:钻孔将不同的层面电连接起来,电镀在孔壁上形成导电层。

3. 表面处理:对于多层电路板,沉金处理可以提供更平坦的焊盘表面,但对于成本较低的产品,经济的镀锡处理更为常见。

二、布局关键设计元素

多层电路板的布局设计直接影响信号完整性、电磁兼容性和热管理性能。在实际设计中,必须仔细考虑以下几点:

1. 信号完整性:高速信号通常需要完美的参考平面,将接地层放置在信号层下方可以有效减少信号反射和干扰。

2. 电磁兼容性:电源层和接地层之间的紧密耦合对于提高电磁兼容性性能尤为重要,添加去耦电容器可以降低配电网络的阻抗。

3. 热管理:多层板需要通过导热层或散热孔以保证电子元件的稳定运行。

例如:

1. 四层PCB采用传统的过孔设计,过孔较多,占用面积较大。

2. 六层板采用板中孔方式,过孔直接设计在焊盘上,不仅节省空间,而且使地平面更加完整,提高信号传输的稳定性。

另外,工艺和表面处理工艺的选择也会影响电路板的外观和焊接效果。沉金焊盘颜色金黄且平坦,而镀锡焊盘呈白色且成本较低。

总结

多层电路板的物理拆解和分析可以让人清楚地了解内部工艺流程和布局设计的复杂性。合理的工艺选择和优化的布局策略不仅能够提高电路板的电气性能,还可以保证现代电子产品的高效运行。这种深入的理解有助于在设计和制造中更准确地平衡成本和性能,为该技术的进一步发展奠定基础。
