在电子元件的封装工艺中，MOS管（场效应晶体管）的封装方式对其性能、应用范围及可靠性有着重要影响。不同的封装方式不仅影响散热效果和机械强度，也直接决定了MOS管的适用场景。

一、MOS管封装的主要作用

MOS管封装的核心作用不仅是提供物理保护，还涉及以下几个关键功能：

1. 散热管理：MOS管在工作时会产生热量，封装需要优化散热路径，以提高工作稳定性。

2. 电气连接：通过封装提供标准化的引脚或焊盘布局，便于电路板的安装和连接。

3. 环境保护：防止外界湿气、氧化或机械损伤影响芯片性能，延长器件寿命。

4. 电气绝缘：确保MOS管与其他电子元件之间的电气隔离，避免短路风险。

二、常见的MOS管封装方式及特点

不同封装类型适用于不同的应用场景，以下是几种常见的MOS管封装形式及其特点：

1. TO-220封装

特点：TO-220封装是一种常见的功率MOS管封装形式，具有较好的散热性能，能够承受较高的功率负载。

应用：广泛应用于开关电源、逆变器、电机驱动等功率转换设备。

优点：

- 带有金属散热片，可直接安装散热片提升散热能力。

- 适用于中等功率的应用，耐压范围通常在几十伏到几百伏之间。

- 易于安装，适合PCB焊接或散热片固定。

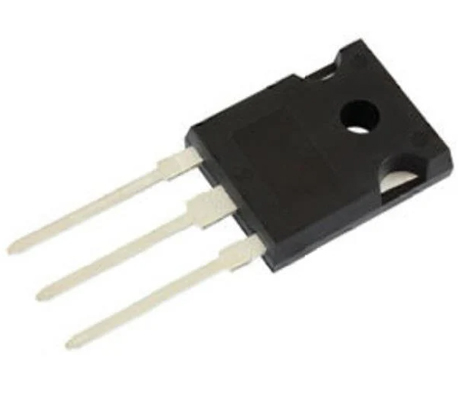

2. TO-247封装

特点：TO-247封装相比TO-220更大，能够承载更高的电流和功率，主要用于大功率应用。

应用：适用于高功率开关电源、逆变电路、工业控制系统等。

优点：

- 具备更强的散热能力，可承受更大的功率负载。

- 适用于高压、大电流应用，通常耐压在几百伏至上千伏之间。

- 适合安装在带有强制散热设计的系统中。

3. TO-252（DPAK）封装

特点：TO-252是一种表面贴装封装，与TO-220相比体积更小，适合自动化生产。

应用：广泛应用于汽车电子、DC-DC转换器、电源管理系统。

优点：

- 适合高密度电路板设计，占用空间小。

- 具备较好的散热能力，可用于中等功率应用。

- 支持自动化贴片焊接，提高生产效率。

4. TO-263（D2PAK）封装

特点：TO-263是一种大功率表贴封装，散热能力优于TO-252，适用于中高功率应用。

应用：广泛应用于开关电源、电机控制、电池管理系统。

优点：

- 提供较大的散热底面，可直接贴在PCB散热铜层上，提高散热效率。

- 支持自动化SMT生产，提高制造效率。

- 适用于高压、中大电流应用。

5. SOP-8封装

特点：SOP-8是一种小型化的表面贴装封装，结构紧凑，广泛应用于低功率MOS管和集成电路。

应用：适用于便携式电子设备、开关电源、电池管理系统及通信设备等。

优点：

- 体积小巧，适合高密度电路板设计，占用空间少。

- 适用于低功耗和快速切换的电子电路，提升运行效率。

- 生产工艺成熟，制造成本低，适合大规模自动化生产。

6. DFN/QFN封装

特点：DFN（双扁平无引脚）和QFN（四方扁平无引脚）封装采用无引脚设计，减少了封装内部的寄生电感，提升了电气性能，并具备优异的散热能力。

应用：常用于高频电路、电源管理芯片、无线通信模块及汽车电子等领域。

优点：

- 结构紧凑，无引脚设计降低信号干扰，适合高速应用。

- 底部金属散热片设计，提高散热效率，适用于高功率密度电路。

- 体积小，便于电路板的高密度集成，使设备更加轻薄化。

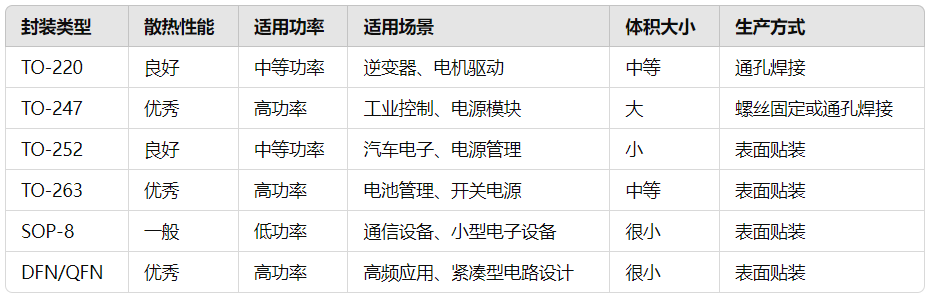

三、不同封装方式的对比

总结

MOS管的封装方式多种多样，每种封装形式都针对不同的应用需求和功率等级设计。在选择MOS管封装时，需要综合考虑散热能力、电气性能、机械安装方式以及生产工艺要求。如果需要较高的散热性能，可以选择TO-247、TO-220等封装；如果追求小型化设计，则可以考虑SOP-8、DFN等封装。随着电子行业的发展，封装技术也在不断演进，为MOS管在各类应用中的性能优化提供了更多选择。
