门极可关断晶闸管(GTO)与可控硅(SCR)的特性对比与工程应用

返回列表来源:壹芯微 发布日期 2025-03-10 浏览:-



在电力电子领域,门极可关断晶闸管(GTO)和可控硅(SCR)都是常见的大功率半导体器件。它们广泛用于电力转换、工业控制和电机驱动等领域。虽然两者在结构上有一定相似之处,但在控制特性、工作方式和工程应用上却存在明显区别。

一、可控硅(SCR)的特性与应用

1. SCR 的基本原理

可控硅(Silicon Controlled Rectifier,简称 SCR),也被称为晶闸管,是一种三端半导体器件,具有阳极(A)、阴极(K)和控制极(G)。在阳极加正电压的情况下,如果在控制极施加触发电流,SCR 会进入导通状态,并持续导通,直到阳极电流降至维持电流以下或外部电路主动换相关断。由于其结构简单、耐压能力强、能承受大电流,SCR 成为了电力电子电路中常用的控制元件。

2. SCR 的主要优点

- 高电压、高电流能力:可控硅通常可承受数百到上千伏的电压,同时能够通过高达数千安培的电流,因此非常适合用于高功率应用。

- 低导通电压:在导通状态下,SCR 的压降较小,降低了能量损耗,提高了系统效率。

- 可靠性高:由于其无机械触点,SCR 的使用寿命较长,且能在恶劣环境下稳定工作。

- 适用于交流电路:SCR 适合用于交流电路中的相控整流、调功和调速应用。

3. SCR 的主要缺点

- 无法自主关断:SCR 在导通后,必须依靠外部电路提供换向电流或等待负载电流自然衰减才能关断,这使得其在需要快速切换的应用中受到限制。

- 开关响应较慢:与 IGBT、MOSFET 等现代功率器件相比,SCR 的开关速度较低,难以适应高频电路的需求。

- 较高的触发电流需求:SCR 启动时需要较大的控制极电流,这对驱动电路的设计提出了更高的要求,可能增加额外的功率损耗和控制复杂度。

4. SCR 的典型应用

由于 SCR 的优良耐压能力和大电流承载能力,它广泛应用于以下领域:

- 交流电机调速:在工业生产中,SCR 常用于交流电机的调速控制,如电梯驱动、电动机软启动等。

- 相控整流电路:SCR 被广泛用于整流电源、电镀电源和感应加热电源等应用。

- 直流电源调节:在工业电源、UPS 系统和高压直流输电(HVDC)中,SCR 可用于调节直流输出电压。

- 无触点开关:SCR 可以作为电子开关用于大功率无触点继电器或交流固态继电器(SSR)。

二、门极可关断晶闸管(GTO)的特性与应用

1. GTO 的基本原理

门极可关断晶闸管(Gate Turn-Off Thyristor,简称 GTO)是一种可通过门极信号主动关断的晶闸管。与传统 SCR 相比,GTO 不仅可以通过门极触发导通,还能通过门极施加负向脉冲电流来关断器件,从而克服了 SCR 需要外部换向电路才能关断的缺点。

GTO 的基本工作机制如下:

- 导通:在门极施加正向脉冲电流后,GTO 进入导通状态,与 SCR 的工作方式类似。

- 关断:当需要关断时,在门极施加负向电流,使 GTO 迅速转入截止状态,从而终止电流流动。

2. GTO 的主要优点

- 可主动关断:GTO 能够通过门极信号实现开关控制,无需额外的换向电路,使得控制更加灵活。

- 高功率能力:GTO 可以承受较高的电压和电流,适用于大功率应用,如电力传输和工业电机驱动。

- 提高工作频率:虽然 GTO 的开关速度仍然低于 IGBT,但比传统 SCR 有显著提升,在某些中等频率(1-10 kHz)的应用中占据优势。

3. GTO 的主要缺点

- 门极驱动要求高:GTO 的关断需要较大的负向门极电流,这使得驱动电路复杂,并增加了控制功率消耗。

- 开关损耗较高:相比于现代 IGBT 或 MOSFET,GTO 的开关损耗较大,导致在高频应用中的效率不如后者。

- 制造成本高:由于其复杂的制造工艺和更严格的工艺要求,GTO 的成本比传统 SCR 高出不少。

4. GTO 的典型应用

- 高压直流输电(HVDC):GTO 可用于高压直流输电系统的换流站,提高电网传输效率。

- 轨道交通与电力机车:GTO 适用于电力机车和地铁牵引变流系统,可实现高效能量转换。

- 大功率变频器:在大型工业驱动和电力电子变流器中,GTO 被用于高功率变频器的逆变部分。

- 电能质量管理:GTO 也用于静止无功补偿器(SVC)等电力质量控制系统,以提高电网稳定性。

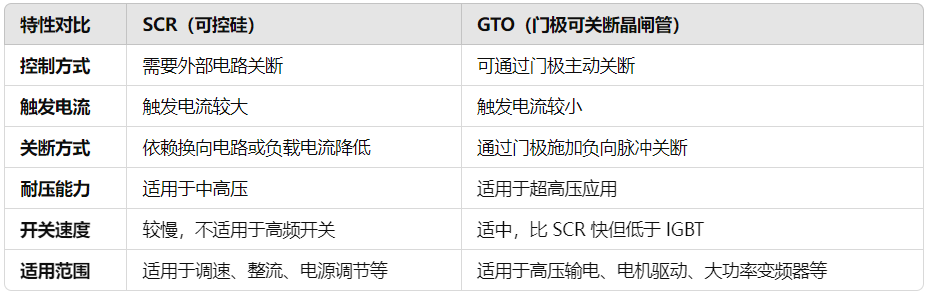

三、GTO 与 SCR 的主要区别

结论

SCR 和 GTO 在电力电子领域均具有重要地位。SCR 适用于低成本、大功率应用,而 GTO 由于其可控性强、无需换向电路的特性,更多应用于高压直流输电、工业变频器等大功率设备中。在实际工程应用中,需根据具体应用需求选择合适的器件,以确保系统的可靠性和效率。
