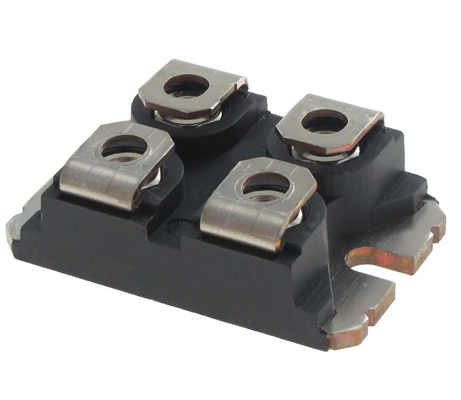

在现代电子电路中，快恢复二极管（MDD，Fast Recovery Diode）是高频整流和电力转换系统中常用的关键元件。它具有快速反向恢复时间和较低的反向恢复电流，在开关电源（SMPS）、功率因数校正（PFC）以及逆变器等高频电路中发挥着重要作用。然而，尽管MDD二极管在许多应用中表现出色，但它在工作过程中也可能会遇到失效问题，常见的失效模式包括短路、过载和过热等问题。

一、短路失效模式及预防

短路失效是MDD快恢复二极管在实际工作中最常见的一种故障模式，通常表现为二极管发生击穿，导致电流激增，最终引发电源过载或熔断保护。在短路失效发生时，电路中的电流会迅速增加，超过二极管的最大承载能力，可能导致器件永久损坏或引起其他电路故障。

1. 原因：

- 反向电压过高：MDD二极管的反向电压（VR）如果超过其额定耐压值，可能会导致雪崩击穿现象，进而引发短路故障。

- 浪涌电流过大：在电路启动或关断时，浪涌电流（IFSM）可能会超过二极管的承受范围，导致PN结损坏。

- 设计缺陷：某些电路设计不合理，缺少必要的缓冲电路或吸收电路，会加剧短路故障的发生。

2. 预防措施：

- 选择具有适当耐压值的MDD二极管，确保反向电压（VR）至少是实际工作电压的-5倍。

- 在电源输入端加入浪涌抑制电路，如NTC热敏电阻或TVS二极管，以抑制浪涌电流。

- 在电感性负载电路中增加RCD吸收电路等缓冲网络，减少短路风险。

二、过热失效模式及预防

过热失效通常是由于二极管工作过程中产生的热量无法有效散出，导致器件内部温度过高，最终引起器件损坏。过热可能导致硅片退化、封装破裂，甚至出现焊点脱落等问题，严重影响器件的稳定性和使用寿命。

1. 原因：

- 结温超过额定值：如果二极管的结温（Tj）超过其额定工作温度，可能导致二极管出现热失效。

- 散热设计不足：电路板的铜箔面积过小、散热片不充分，或是散热措施不足，都会导致器件无法有效散热。

- 导通损耗过大：导通损耗（VF）或反向恢复损耗过高，可能导致二极管的功率损耗超过其设计承受范围。

2. 预防措施：

- 选择低导通电阻的MDD二极管，以减少导通损耗，降低工作温度。

- 优化散热设计，通过增大PCB的铜箔面积或使用散热片、导热硅脂等措施，增强散热效果。

- 适当降低开关频率，优化驱动电路，从而减小反向恢复损耗，降低过热的风险。

三、过载失效模式及预防

过载失效是指二极管在工作过程中，负载电流超出了其额定电流范围，导致器件损坏或性能下降。过载可能会使二极管在短时间内承受过大的电流，超出其安全工作区（SOA），进而引发器件失效。

1. 原因：

- 电流超过额定值：电路工作电流超出二极管的最大额定电流（IF）时，二极管会发生过载故障。

- 负载突变：突发负载变化引发的瞬态电流冲击，可能导致二极管超出其额定工作范围，进而损坏。

- 高频工作时反向恢复电流过大：在高频工作条件下，二极管的反向恢复电流（Irr）可能过大，增加功耗，从而导致过载。

2. 预防措施：

- 根据实际电路需求，选择适合的额定电流和浪涌能力的MDD二极管，确保其工作在安全范围内。

- 在电源输入端加装限流电路，防止瞬态电流的过载冲击。

- 选用具有低反向恢复电流的二极管，以降低高频工作下的功率损耗，避免过载现象的发生。

总结

MDD快恢复二极管的常见失效模式包括短路、过热和过载，这些问题多由设计不当、器件选型错误或散热不足所引起。在电路设计和器件选型过程中，工程师应综合考虑器件的耐压、耐流、功率损耗以及散热等因素，合理选择并优化设计，确保MDD二极管的长期可靠运行。通过合理的预防措施，我们能够有效地避免这些失效模式，从而提高电子系统的稳定性和工作效率。
