基本调整管稳压电路b介绍

返回列表来源:壹芯微 发布日期 2022-11-26 浏览:-

基本调整管稳压电路b

 所谓串联型稳压电路,就是在输入直流电压和负载之间串入一个三极管,其作用就是当q或RL发

生变化引起输出电压Uo变化时,通过某种反馈形式使三极管的UcP也随之变化,从而调整输出电压玩,

以保持输出电压基本稳定。由于串入的三极管是起调整作用的,故称为调整管。

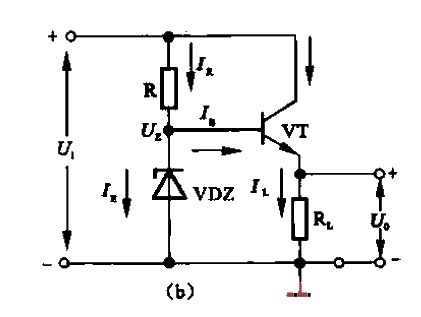

    图(a)所示是基本的调整管稳压电路.图中三极管Ⅵ’为调整管。为了分析其稳压原理,我们

将图(a)所示的电路改画成图 (b)所示的形式,这时我们可清楚地看到,它实质上是在图所示电路的基础上再加上射极跟随器而组成的。根据电路的特点可知,乩和Uz是跟随关系,因此只要稳

压管的电压Uz保持稳定,则当矾和IL在一定的范围内变化时,乩也能基本稳定。加了跟髓器后的突出

特点是带负载的能力加强了。
