二极管桥式整流电路是一种高效、稳定的整流方式，广泛应用于电子电源、充电器和电源模块中。它将交流电转换为直流电，并可靠地向各种电子电路提供直流电。本文对二极管桥式整流电路的核心元件和工作原理进行了深入分析。

一、电路核心元件

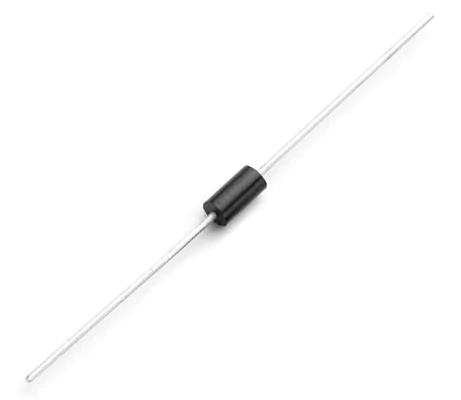

1. 二极管

桥式整流电路由四个二极管组成桥式结构。二极管的单向导电性是整流的关键。通常使用硅或锗二极管来满足各种电流和电压要求。

2. 交流电源

提供交流电压信号，作为电路的输入端。该输入信号在后续电路中转换为直流信号。

3. 负载

直流输出端，连接负载设备，经过整流电路得到稳定的直流电压，驱动各种电子设备。

4. 滤波电容

用于平滑整流后的直流电压，减少纹波和波动，进一步提高输出电压的稳定性。

二、工作原理分析

1. 交流输入

二极管桥式整流电路使用交流电作为输入，其电压在正半周和负半周之间交替。输入信号的变化构成了电路整流动作的基础。

2. 正半周操作

在正半周期间，交流电源的正电压高于负电压，二极管D1和D3导通，D2和D4关闭。此时，电流从电源正极流出，经负载中的D1，再经D3流回电源负极，输出端的直流电流和电压极性保持不变。

3. 负半周操作

负半周开始时，电源负电压变得高于正电压，D2和D4导通，D1和D3关闭。电流从电源负极流过D2，离开负载并通过D4返回到电源的正极。虽然交流电极性发生变化，但输出电压的极性不变。

4. 整流直流输出

二极管桥式整流电路通过两个半周期将交流电的正、负波形转换为单向直流波形。使用滤波电容可以使输出电压更加稳定，更加适合给负载供电。

三、技术优势

1. 整流效率高

每个二极管仅工作在半波传导方式，因而能量损失更少，整流效率更高。

2. 输出电压稳定

滤波电容的平滑作用有效降低直流电压波动。

3. 结构简单

桥式整流电路设计精确清晰，易于搭建和维护，适合实际应用。

四、技术的局限性

1. 二极管压降损失

每个二极管导通时都有约0.7V的压降，导致直流输出电压略低于交流输入电压。

2. 元件要求高

桥式整流电路需要四个二极管，增加了电路的成本和复杂性。

五、实际应用

1. 电源

将主电源的交流电转换为智能设备的直流电，提供可靠的电力支持。

2. 充电器

保证电池充电时直流输出电压的稳定性和安全性。

3. 电子设备电源模块

作为电源转换的核心部件，为各类电子设备提供稳定的直流电源。

六、未来的发展方向

随着电力电子技术的发展，桥式整流电路可以被更高效、智能化的整流方式所取代，例如采用场效应管、开关电源技术等。二极管桥式整流电路由于其简单性和可靠性，在许多场景中仍然是必不可少选择。

总结

二极管桥式整流电路在现代电子设备中非常流行，在电子技术中占有重要的地位。深入了解核心部件和工作原理可以为实际应用提供更高效、更稳定的电源解决方案。该技术的持续发展将进一步优化电子设备的性能并提高其能力。
