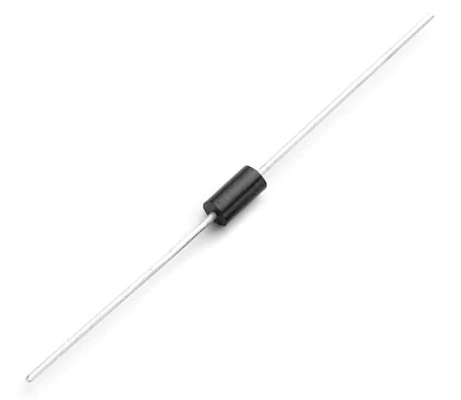

二极管是电路设计中的重要元件，广泛应用于整流、信号处理、保护电路等领域。在设计过程中，参数的正确选择、布局的优化以及保护措施的重视是确保电路稳定可靠的关键。下面，我们将从这个角度详细分析二极管电路设计的重要考虑因素和优化技巧。这是成功设计的基础。工程师应注意以下事项：

一、正向压降

正向压降直接影响电路的能效。特别是在低功率应用中，必须存在低电压降的器件。

二、最大正向电流

二极管的正向电流能力必须满足负载要求，以防止因过载而损坏器件。

三、反向电压

为避免电压扰动导致电路故障，请确保二极管的反向电压高于电路的最大反向电压。

四、反向恢复时间

对于高频或快速开关电路，选择反向恢复时间短的二极管可以显著降低开关损耗。

五、功耗

评估二极管功耗，以确保不会因过热而导致性能下降。

六、瞬态电压抑制

瞬态电压抑制二极管吸收电压瞬变并防止电压尖峰影响电路。

七、过流保护

添加限流电阻或限流器件，防止过大的电流流过二极管。

八、反极性保护

在电源输入端添加肖特基二极管，以保护电路免受电源反极性的影响。

九、散热和热管理

热管理尤为重要。对于大功率二极管来说，良好的热设计可以延长器件寿命并提高电路稳定性。

1. 散热器和散热器：安装合适的散热器或大功率二极管散热器，以减少热量的产生。

2. 热阻优化：选择具有低热阻特性的二极管，以更有效地将热量传递到冷却组件。

3. 环境温度注意事项：评估电路可以运行的极端温度条件，并确保二极管在高温或低温下保持良好的性能。

十、PCB布局和信号优化

良好的PCB布局有助于减少信号干扰并提高整体电路效率。

1. 寄生参数控制：适当放置二极管等元件，减少寄生电感、电容对电路性能的影响。

2. 短路径设计：保持电源线和接地路径尽可能短，以减少电阻和噪声。

3. 信号完整性：优化关键信号路径，以避免因长时间运行或布线不当造成的信号延迟和失真。

十一、动态性能和测试验证

在实际应用中，二极管的动态性能受到直接影响。

1. 静态参数测试：验证二极管的关键参数（例如正向压降和反向漏电流）是否满足设计要求。

2. 开关性能测试：测试二极管的开关速度和反向恢复时间，以确保其满足电路的频率要求。

3. 长期寿命测试：执行加速老化测试以评估二极管的耐用性和可靠性。

十二、特殊二极管性能要求

1. 高频应用：在射频或高频电路中，选择寄生电容低的二极管以降低高频损失。

2. 高压应用：对于高压电路，选择高压二极管并确保电路绝缘符合安全标准。

3. 低功率应用：选择低漏电流二极管以减少能量损耗并提高电路效率。

结论

二极管电路设计需要综合考虑很多方面，从参数选择到电路保护、热管理以及动态性能测试，以保证电路性能和可靠性的提高，延长器件的使用寿命，降低维护成本。在设计过程中，工程师必须结合实际应用场景并权衡各种设计指标，以确保电路的成功实施。
